Disparador Canon DSLR Video (3 / 5 paso)

Paso 3: Juntándolo todo

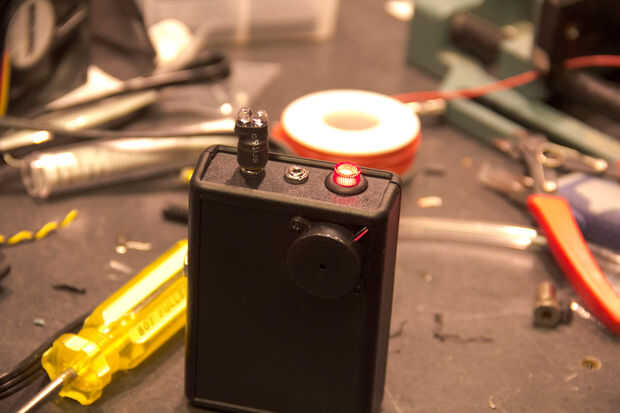

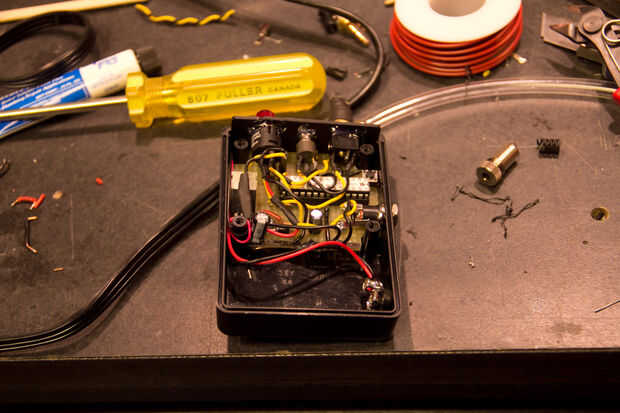

Es el momento de rodar todo en su caja.  Ver las fotos de cómo generalmente todo encaja.

Algunas notas, el interruptor de encendido que utiliza contiene un LED.   Esto es conectado en un pin en el Arduino para que puede ser controlado.  Cuando usted primero enciende la caja, tomará a un segundo a la luz.

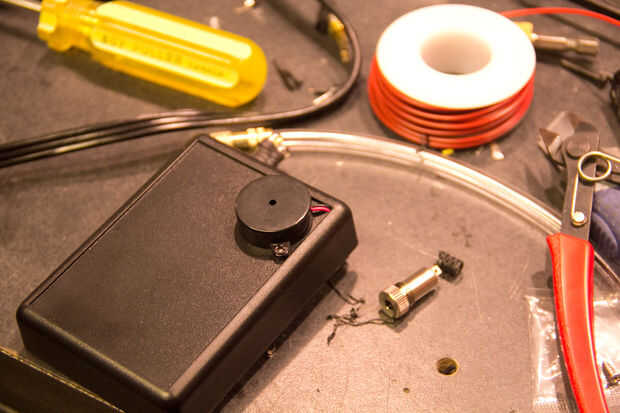

El zumbador piezo instalado en el exterior de la caja, ya que no pude exprimir dentro del recinto. Además hace más fuerte en el exterior.

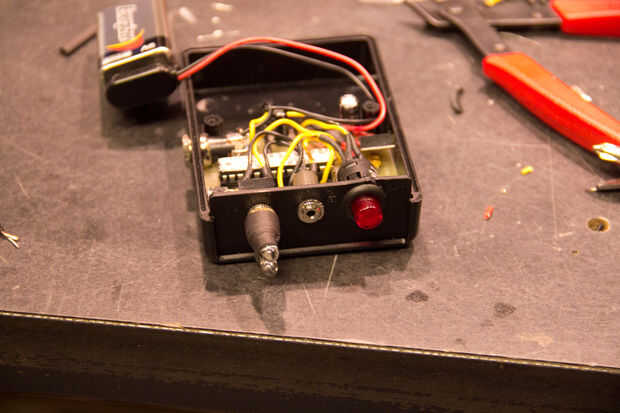

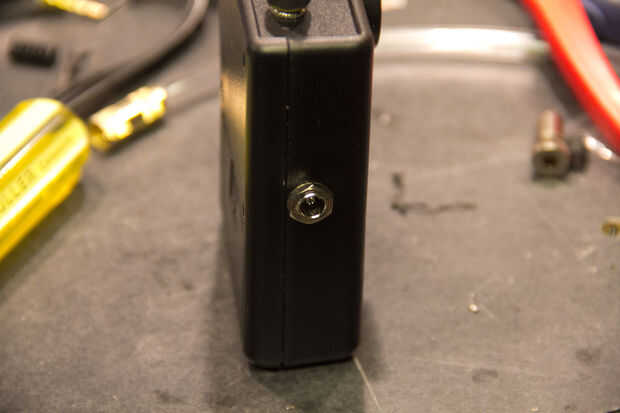

La caja tiene un panel de delante desprendible que taladrar los agujeros el Jack 3,5 mm, 2,5 mm jack y potencia el botón.   Tenga cuidado al perforar los agujeros más grandes, utilice un paso poco, o arrancar con un poco más pequeño y su forma de trabajo, de lo contrario corre el riesgo de romperla (que estúpido).

Una nota para el compartimento de la caja de este proyecto específico.  Una batería de 9v es suelta en el compartimiento, utilicé un pedazo de espuma tipo material que tenía y caliente lo pegado a la parte inferior del compartimiento. Esto dio un buen ajuste cuando se cierra la puerta de la batería.  No quieres que tu batería rebotando ahí.

También hice que para pegamento caliente los conectores y el interruptor y cableado que podría obtener tiró en cuando cambie la batería para que sea más durable en el campo.

Tomé el radiorreceptor y había añadido un cuadrado de velcro en la parte posterior de la misma y en la parte superior de la caja así que no sería ser tirarse alrededor.

Finalmente, hice una zapata Monte de algún material plástico que tenía que montar todo en la parte superior de la cámara (lo sentimos, no hay imágenes de esto, pero se puede ver el cuadro montado en la cámara en las fotos).
