Disparador Canon DSLR Video (5 / 5 paso)

Paso 5: Mejoras de uso, conclusión,

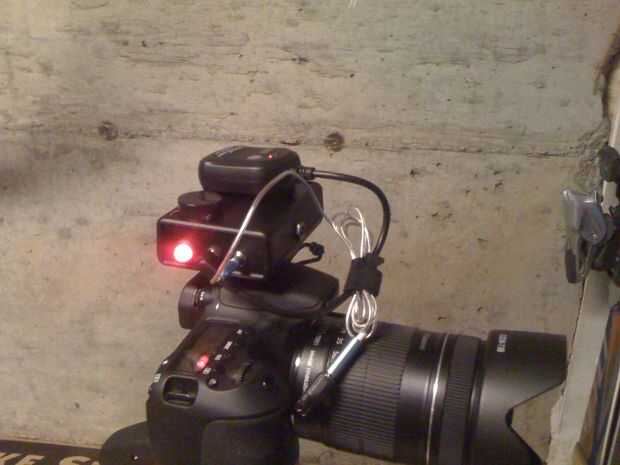

Aquí es cómo configurarlo todo:

1. Enchufe el gatillo disparador remoto de RF en el conector de entrada de 2,5 mm en su caja de proyecto
2. Encienda el receptor remoto RF
3. alimentación en la caja del proyecto
4. punto IR LED en el receptor de infrarrojos de tu cámara (el mío es en la empuñadura derecha debajo del botón del obturador)
5. Gire su DSLR de Canon y sobre a modo de vídeo (también sugeriría salir tu cámara "Autoencendido" a más de 1 minuto, sobre todo si te lleva un par de minutos para entrar en posición para el tiro)
6. Ajuste su modo de conducción a distancia (10 segundos o 2 segundos, no importa), tiene que ser en este modo para recibir la señal IR.
7. dispara.

CONCLUSIÓN:

Estoy muy contento con cómo resultó este proyecto y estoy mirando adelante a conseguir un montón de uso fuera de él.  Yo he sido disparos bicicleta de montaña y cosas al aire libre con mi cámara, por lo que es bueno poder montar en la foto que está tomando.

Posibles mejoras y las mejoras al proyecto:

-Integrar el disparador RF directamente en el proyecto para no tener un pedazo separado.  Aunque la ventaja de tenerlo separado es tan usted puede utilizar el disparador del obturador de RF para su propósito si no quieren tirar el vídeo, sólo imágenes fijas.
-Hacer el pin de power LED fade un pin PWM y no un agradable suave arriba y abajo cuando parpadea el LED (no creo que de éste hasta que me cansara)
-Añadir un sensor de foto para detectar cuando la cámara entra en/sale modo de grabación (parpadea el iluminador de AF en la parte frontal de la cámara cuando esto sucede).  Esto sería a prueba de fallos el proceso un poco, en caso de que el LED IR no era accionar el video por alguna razón.
-PCB personalizado por mucho montaje más simple que en un tablero de proto.
-Más pequeño zumbador piezoeléctrico, instalado dentro de la caja
-Más ruidosamente zumbador piezoeléctrico
-Batería recargable
-Sonido y Sensor disparo (esto se está poniendo un poco fuera del alcance de este proyecto tho)
