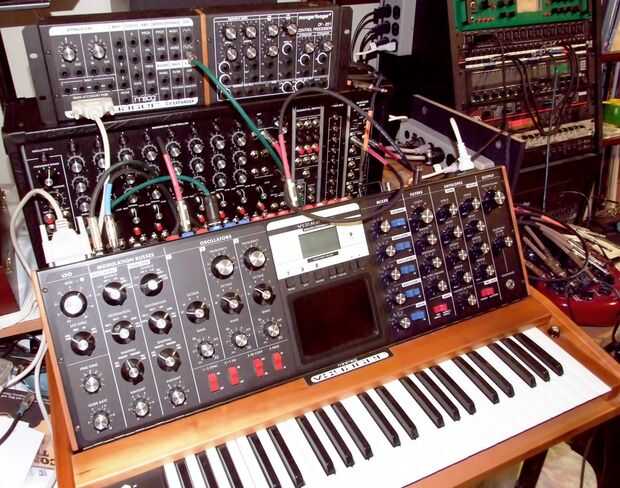

Esta semana recibí un secuenciador modular, que normalmente es parte de un sintetizador modular. Tengo un sintetizador MiniMoog Voyager que contiene muchos de los componentes que normalmente incluye un sintetizador modular, así que quería conectar los dos.
Sintetizadores analógicos necesitan dos conexiones a jugarse por un secuenciador: una tensión que especifica el tono de la nota a reproducir y una disparador/puerta que dice cuando una tecla es presionada y liberada. En el disparo/puerta, Moog utiliza un sistema distinto de la mayoría de otros sintetizadores.
Los demás 0 voltios para clave liberado y 5 voltios para la tecla pulsada, que se llama V-Trig (disparador de tensión). Sonidos diseñadores quería personas de Moog puedan conectar un simple pedal para accionar, lo en lugar de tensiones de entrada, que esperan los dos contactos de cortocircuito clave presionado y no pone en cortocircuito para clave lanzado. Esto se llama S-Trig (disparo de cortocircuito).
Este artículo explica cómo crear un cable que permitirá un no Moog sintetizador o secuenciador para desencadenar un sintetizador Moog, o incluso una forma de onda de un Moog. Utiliza el enchufe de teléfono de 1/4" usado por todos los sintetizadores Moog moderno, incluyendo el MiniMoog Voyager, el Little Phatty, el Sub Phatty, los 37 Sub y sus sintetizadores modulares nuevos. (Clásico Moog sintetizadores usan otro tipo de enchufe).
