Paso 3: Soldar Moog plug parte 1
Seleccione un 2N3904 transistores en el paquete de Radio Shack. Hay 3 diferentes tipos de transistores en el paquete, así que asegurarse de tener el tipo correcto. Una lupa puede ayudar a ver lo que está escrito en las partes.

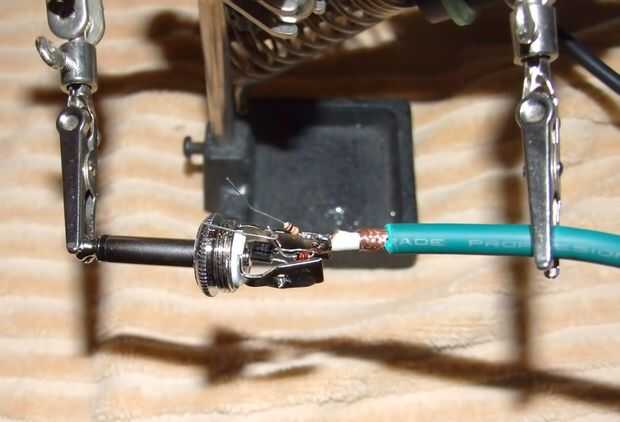

Lugar del transistor entre los dos la soldadura de paletas, con las púas apuntando lejos del enchufe. Pasar el cable de "coleccionista" de transistor (el de la izquierda como usted mirar la escritura) a través del orificio de la pala de punta del enchufe. Pasar el cable de "emisor" del transistor (a la derecha que se ven en la escritura) a través del agujero en la paleta de anillo del enchufe.
Tira el extremo libre del cable. No se olvide de pasar la tapa del enchufe en el cable, por lo que puede ser atornillado sobre más adelante. Ejecutar la trenza de escudo desde el cable por el agujero de la paleta de anillo del enchufe. Conseguir uno de los diodos 1N4148. Tender el extremo sin una raya negra a través de la paleta de anillo del enchufe.
Doble el cable medio del transistor hacia arriba. Asegúrese de que ninguno de los cables del transistor toquen cualquiera de los otros conductores del transistor. La soldadura de los cables va a través de las paletas del enchufe a las paletas.
Solde un resistor de 1/8 watt 10k para cable interno aislado del cable. Puede utilizarse cualquiera de los extremos de la resistencia.
