Disparador de inclinación sensible

diseñado para cualquier propósito que necesite un interruptor muy sensible, cualquier dirección, hacer-no-inclinación. Esta instrucción describe la construcción de: 1) mi prototipo inicial, construido a mano, lanzado juntos en una sola tarde de piezas de repuesto como prueba de concepto; 2) la continuación, 2 º prototipo de generación; y 3) diseño de circuitos para un diseño final aún no se ha grabado y construido. Como referencia les llamará los mecanismos de disparo de inclinación Mk1, Mk2 y Mk3. Durante ese primer esfuerzo precipitado en el Mk1 aprendí algunas lecciones de objeto. Trabajado para sortear en el Mk2. ídem de la Mk2 a mi diseño de Mk3 todavía sin construir. Voy a describir el learrned de clases por lo que no puede repetir mis errores. Primera foto muestra el prototipo de Mk1 acabado áspero que edificado casi en su totalidad de piezas de Radio Shack. Segunda foto es de la Mk2 que luye inc guardar algunas partes de un hobby de cadena nacional.

Lista de piezas para Mk1 sensor:

Dos circuitos, Radio Shack 276-148
Un CMOS 4011 quad puerta del NAND
Dos resistencias, 10M
2 pulgadas cuadrados de cinta metal
Algunos envoltura de alambre de 30 calibre

Además requiere el Mk2:

Hoja de cobre fina.
Alambre de cobre amarillo fina (más rígido que conduce de la resistencia).
Epoxy cemento

También se muestra en ambas fotos se sacude en el proyecto para facilitar la demostración de algunos circuitos auxiliares.  El add en circuito es otra cosa que un temporizador 555 en modo monoestable con un LED rojo para la salida visual para mostrar cuando las salidas del sensor. Como este circuito temporizador puede desde Google (y encontrado en libros de datos que se remonta a desde que estaba en la escuela secundaria) no detallo aquí esa parte. Pero como referencia, estas son las partes que solía construido ese circuito también.

Un temporizador LM555
Una resistencia, 18M
Una resistencia, 560R
Un condensador de 1uF
Un condensador de 10nF
Un LED, rojo

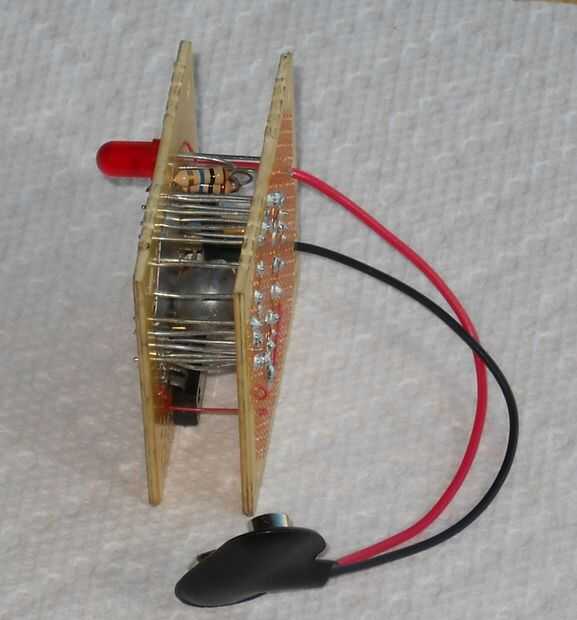

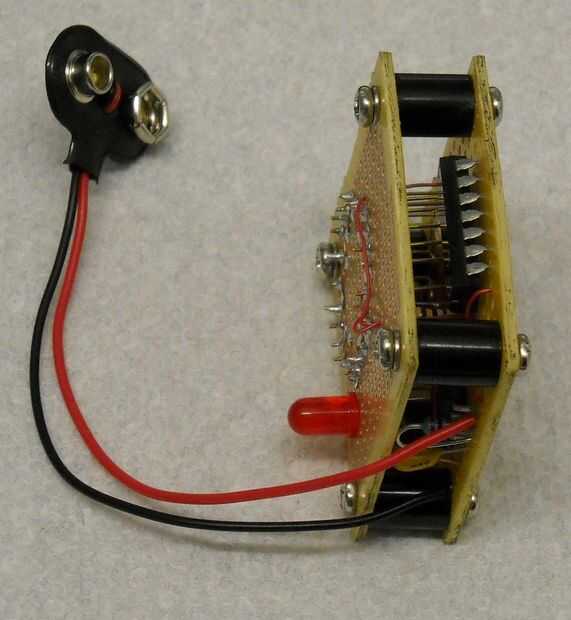

El cuadro 1 muestra el temporizador Mk1 de sensor y auxiliares, todo en un paquete (crudamente construido). La foto 2 muestra el Mk2 ligeramente menos crudamente construido.
