Disparador de inclinación sensible (4 / 6 paso)

Paso 4: Montar la estructura física de barras

Bueno, aquí es donde puede disfrutar de un tiempo mucho más fácil que impone sobre mí con el diseño de Mk1. Nota cómo el diminutas de placas de circuito tienen orificios de montaje en todos los rincones pero no aprovecharon de ellos. El error que hice fue pensar que podía soldar en todos los bares de número impares en un tablero y los nones en el otro. De alguna manera había supuesto ingenuamente que no podía ser todo lo que duro que les acoplen una vez que terminé. Que podría haber sido, habían sido todos ellos perfectamente recta. Pero por supuesto no. Para que el método terminó siendo manera demasiado trabajo. Después de todo de las individuales y bocabarras disputas que ponerme a través, me quedé con las barras de la jaula que estaba en ninguna parte tan recta como hubiera preferido. Perfectamente recto es ideal. Y como se puede ver que ha podido alcanzar, o incluso cualquier cosa junto con el Mk1.

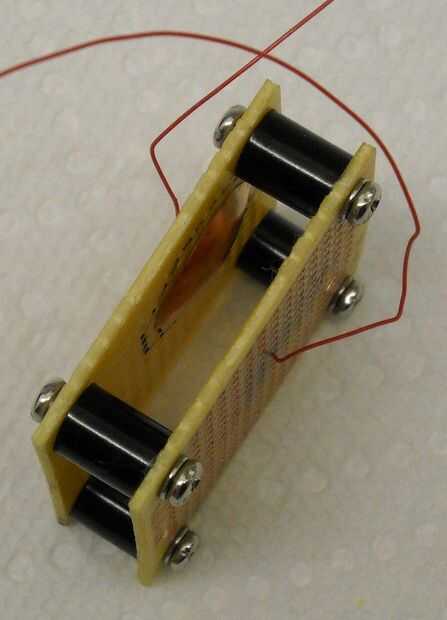

Ahora mire bien en el Mk2. Los pasadores son todos tan recto como era posible con los tableros de perf de Radio Shack. Los patrones de dos agujeros se alinean tan bien como esperaba. Por lo que las barras son ligeramente askew. Pero al menos son todas equlally askew y eso es un avance enorme. Como lo que hice fue, partes de cobre, físicamente acoplado tableros de Mk2 entre sí por una distancia ligeramente mayor que el diámetro de su rodamiento solicitada más la altura de las dos placas convexas, como sigue:

1. en cada esquina de una tabla, ejecute un tornillo #6 bastante larga, desde el lado del cobre.
2. Haga girar una tuerca para mantener firme el tornillo en cada esquina por lo que ahora parece una mesa pequeña.
3. girar una 2 º tuerca en cada tornillo abajo de una altura de sólo un poco más de diámetro del cojinete.
4. sándwich por la segunda sala para que los parches de cinta de aluminio enfrentan unos a otros.

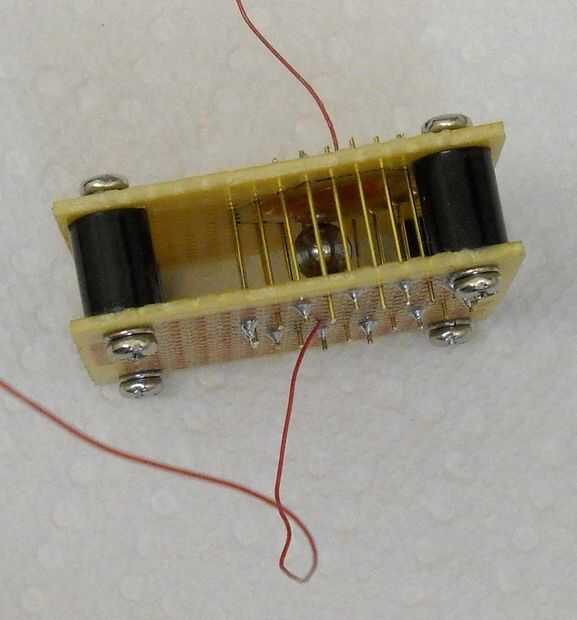

Ahora para las barras. Estas son solo el corte de extremos de resistencias de repuesto. Después de un tiempo siempre hay demasiados pocos de algunos y muchos de los demás. Así que para el Mk1 sacrifiqué unos 10 ohmios que poner sin usar durante años. En el Mk2 probé usando alambre de latón. Estaba bien, pero no lo que yo llamaría una gran mejoría. Por lo que palo con resistencia lleva si quieres. Sólo no cortarlos apagado todavía, aunque. Dejar todo hasta que te digo.

5. Sostenga su primera resistencia de sacrificio por su cuerpo, empuje axial uno conducen a través de cualquier agujero a las afueras de la lámina de una junta, a través de todo el camino y el otro.
6. con la otra punta sobresale, la soldadura sacó de la final en lugar a su placa de cobre en eso enfrente de tablero. Soldadura solamente allí, pero no el lado de empuje.
7. ahora es cuando quiere cortar la resistencia del lado de empuje. Solo deja un poco que se pega para arriba. No suelde lo todavía.

Ahora repita los pasos 5 a 7 de esa misma dirección para cada agujero 2 º alrededor de la cinta de papel. Antes de que han hecho absolutamente todos, recuerda en el cojinete. Una nota aquí sobre la bola. Por el bien de la economía (y porque las tiendas estaban cerradas en acción de gracias) que hice con tiro munición en lugar de Honda. Como tal no era perfectamente redondo, causando mi resultado final sea algo temperamental. No paso en el rodamiento. De hecho, no sea período en las barras .

Ahora repita los pasos 5 a 7 desde el lado opuesto. Cuando termines todas las barras de la jaula entonces se instalará, pero cada uno soldado en solamente un lado. Hay una razón para ello. Ahora llegamos a él.

En el esquema veíamos antes, fueron demostrados el cojinete y sólo dos pines, pines 2 & 3. Pin 2 del esquema es un conjunto de barras dejado unsoldered en uno de los tableros de perf. El problema es que aún son todos separados en, al menos eléctricamente, que necesitan uno. Así que para el pin 2 del esquema, seleccione cualquier conjunto y tratarlos como tal:

9. tira de aislamiento de varias pulgadas de alambre wire-wrap.
10. Envuelva el extremo de su cable 30 ga ahora desnudo alrededor de la cortada, resistencia unsoldered plomo extremos la Junta solicitada.
11. soldadura allí.
12. la ruta un camino fin el siguiente resistor unsoldered plomo cuidadosamente evitando el contacto con el soldado adyacentes.

Nota: si lo desea, en algún lugar del camino virarlo hasta un cojín de cobre sin utilizar.

13. Envuelva ese fin de plomo con el alambre y soldar allí.

Repita los pasos 9 a 13 para que cada segunda barra de la jaula ahora es conectado eléctricamente. Termina unificando eléctricamente las barras de la jaula con el Pin 2 del S1 en el esquema.

Hacer lo ahora mismo, repitiendo los pasos 9 a 13 para la otra tabla. Cuando termine, usted habrá entonces eléctricamente Unificado de las barras de la jaula que comprende 3 Pin de S1 en el esquema.
