Paso 3:

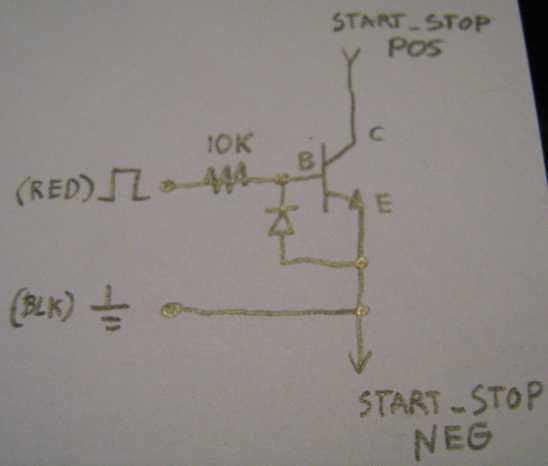

Cuando hay 0V en rojo-negro, el transistor es no conductor.
Cuando hay > 0.6 v en rojo-negro, el transistor conduce.
Cuando hay < 0.6 v en rojo-negro, el diodo protege al transistor de ruptura inversa.

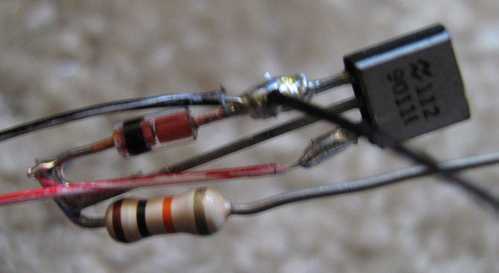

El resistor de 10K limita la corriente en la base.
Velocidad de salida del transistor no es crítico en este caso, pero si es, recomiendo agregar un resistor de 1K frente a la resistencia de 10 K y un condensador de 100nF 10 en paralelo con el resistor de 10 K. Esto ayudaría a añadir a, y rápidamente eliminar carga base del transistor.
** Extra **

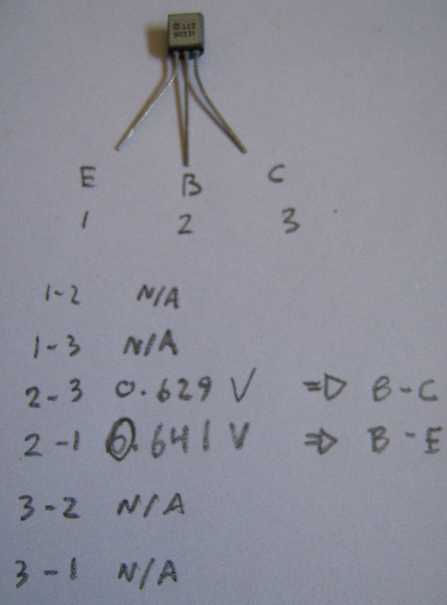

La tarjeta de flash con el transistor en él muestra cómo averiguar el pinout de un transistor NPN de desconocido. Con un multímetro en modo de prueba de diodo, usted encontrará que la ensambladura del emisor de base tiene un mayor potencial que la Unión base-colector.
