Dispensador de cinta multi (4 / 11 paso)

Paso 4: Marcar las piezas medias y laterales para el encaminamiento

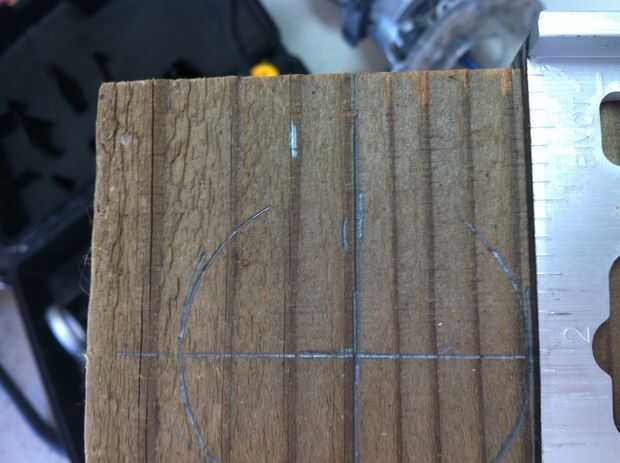

En este paso va a ser marcar los lados y medio para las ranuras que, en definitiva, el PVC su cinta está en.  Empezar con las piezas laterales.  Con una plaza Marque 2" en de la parte superior y 2" en una lado y luego dibujar una línea a través de las marcas con su plaza para que tenga un signo "+".  Este signo será lo que el PVC es en última instancia, centrada en entonces usted tiene que asegurarse de que configura las piezas de tal manera que estos signos más/círculos estará orientados hacia la parte delantera de los depósitos... para seguir todo recto.  Imagínense una invisible línea recta pasando por cada uno + signo y todo lo que deben ser recto y nivelado.  Para el pedazo de centro (el más corto de sus tres pequeños pedazos) todavía se marca 2" hacia abajo y 2" más, pero hacerlo en ambos lados de la pieza para que el imaginario línea signos + pasa a través de ambos sin entrar en ningún tipo de ángulo.

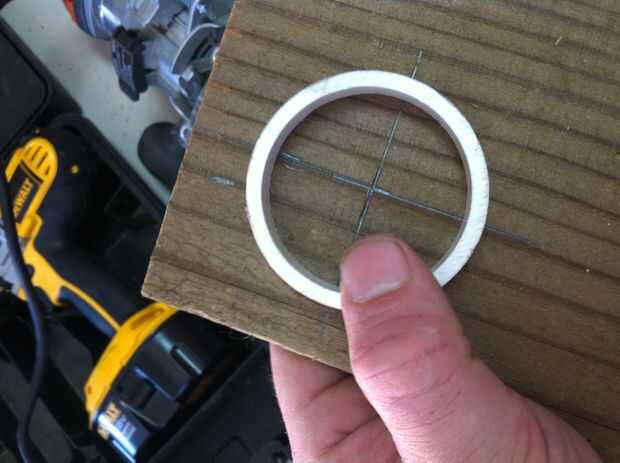

Usé una sierra para cortar ingletes para afeitar de círculos pequeños de mis dos diversos diámetros del PVC para un una plantilla de fácil.  Centro de estos anillos en los signos más que hecho y dibuje un círculo alrededor de ellos.  Yo solo comentar esta parte, sujetando los anillos con mi pulgar y marca a su alrededor.  El grande + signo esto hace bastante fácil de hacer con la suficiente precisión para las tolerancias aquí.

Uno de los extremos será necesario un círculo de su 3" diámetro del PVC y la otra pieza final tendrá un círculo de menor diámetro.  El pedazo de centro tendrá un círculo en ambos lados, uno grande y uno pequeño.  Como he dicho, sólo visualizar esta puesto todo junto e imaginar una invisible línea recta pasando por el centro de cada círculo.

Una vez que el círculo marcado usar su plaza y trazar líneas rectas desde el diámetro exterior del círculo que se extiende hasta la parte superior de la pieza.  Para visualizar, lo que intenta hacer está configurado de una forma perfecta de la "U" que se dirigirá hacia fuera en el paso siguiente.
