Paso 2: cableado

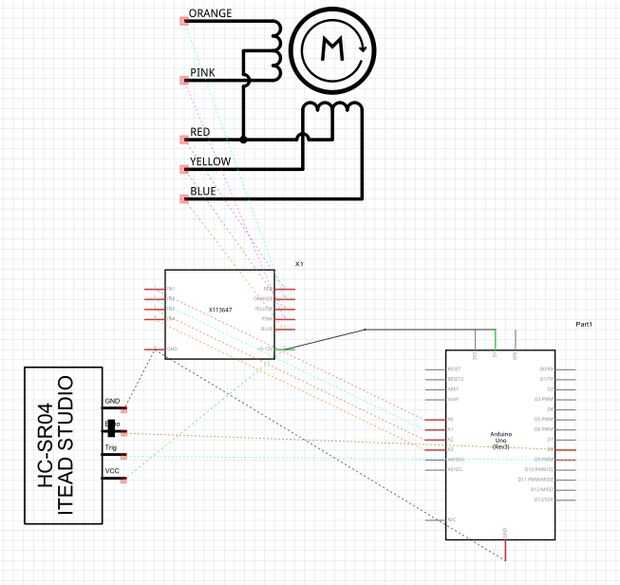

El archivo PDF se incluye a continuación.
El código carga incluye los archivos de la biblioteca para el sensor de proximidad y el código de implementación para el dispensador de sí mismo. Los archivos están por debajo.
Conectar el Arduino en la computadora y subir el dibujo a través del programa de Arduino.

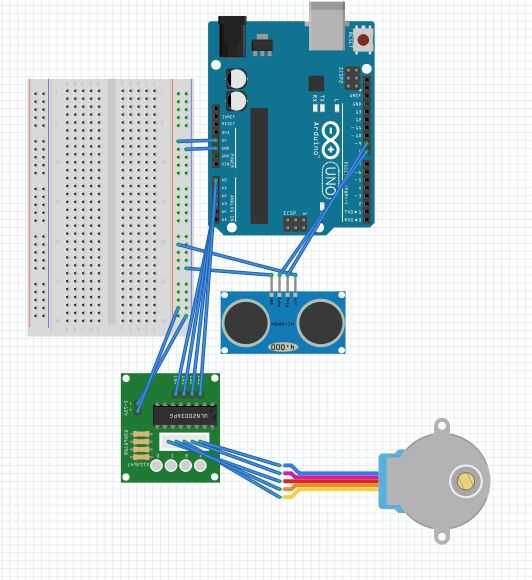

Desde el Arduino, alambre su alimentación de 5V y tierra en el protoboard.
Alambre del sensor de proximidad a través de la caja en la tapa.
Su VCC y tierra van los pernos en la placa.
Los pernos de gatillo y eco son específicos para el código, pero el código especifica que su conexión de Echo está conectado al pin 8 en el Arduino Uno, y gatillo está conectado al pin 9.
El motor paso a paso está cableado en el controlador, donde su alimentación y tierra están también conectados en el protoboard en sus respectivas conexiones.
TN1 en el pin analógico 0 o del pin 14.
TN2 en analógico pin 1 y pin 15.
TN3 en el pin analógico 2 o del pin 16.
TN4 en analógico pin 3 y pin 17.
Por último, si utiliza una batería de 9V como la fuente de alimentación , conéctelo al puerto de alimentación de Arduino. Si utiliza la conexión USB al ordenador, completar esa conexión en lugar de otro.
