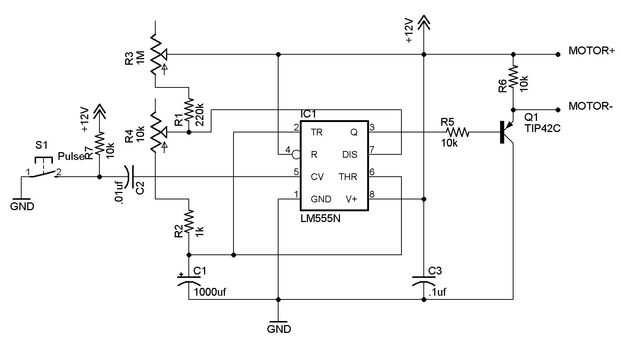

Paso 6: Circuito de temporizador
R3 controla el tiempo de apagado. La gama es aproximadamente 2,5 minutos a 14 minutos.
El tiempo en los controles de R4. La gama es aproximadamente 0,5 segundos a 7 segundos.
Presionar el pulsador S1 (N.O. momentánea) se iniciará manualmente 'en' el tiempo entre los ciclos.
V + puede estar en cualquier lugar entre + 5 y + 15 VDC.
Para la tensión de alimentación V +, un transformador de pared funcionará si la corriente de salida es lo suficientemente alta para impulsar el motor. (Google su motor número de pieza y las especificaciones)
Q1 puede ser cualquier transistor de potencia PNP que controlará la corriente del motor y voltaje. Ajuste los valores de resistencia (R5 y R6) para que coincida con las especificaciones del transistor. Siempre use un disipador de calor adecuado.
Si utiliza un motor paso a paso, la salida Q se utiliza como la entrada de 'habilitar' para el controlador paso a paso (ningún transistor de potencia). Puede que necesite añadir un pequeño transistor de NPN para invertir la salida (2N2222 o similar).
Nota del autor: por favor, no hay preguntas sobre electrónica, modelado sólido 3D, mi nueva novia, motores paso a paso (steppers de mmmmaybe), la mecánica cuántica, perder un calcetín en el secador, etc, etc, etc..
Alguien que usted conoce puede ser un armario aficionado electrónico. Pregúntele a él (o ella).
Para el técnico discapacidad, sobornar a un amigo a construir el circuito. Puede hornear un pastel. Una cena de filete también podría funcionar.
