Dispensador de papel de inodoro automático sin contacto. (6 / 8 paso)

Paso 6: Conecte el sensor al arduino - ampliar los cables.

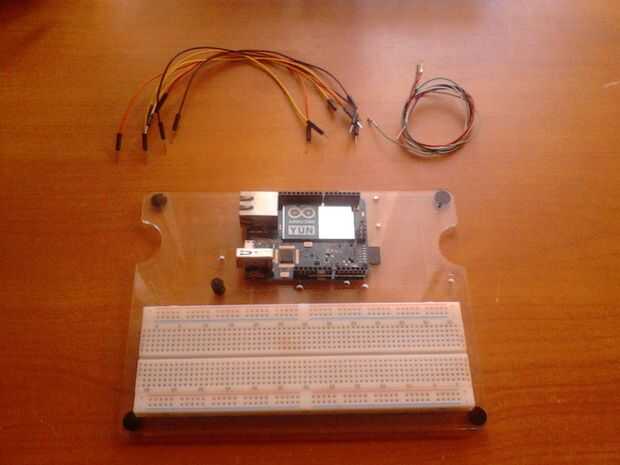

En este paso wil necesita:

1. Arduino (Yun en mi caso)
2. El puente de cables macho a macho
3. Algunos cables de pc antiguo
4. El protoboard

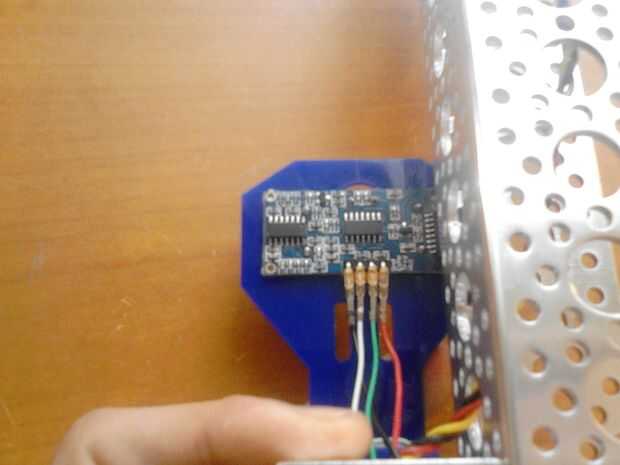

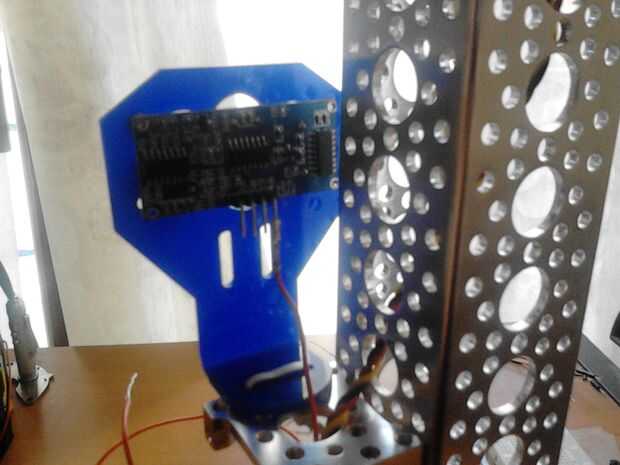

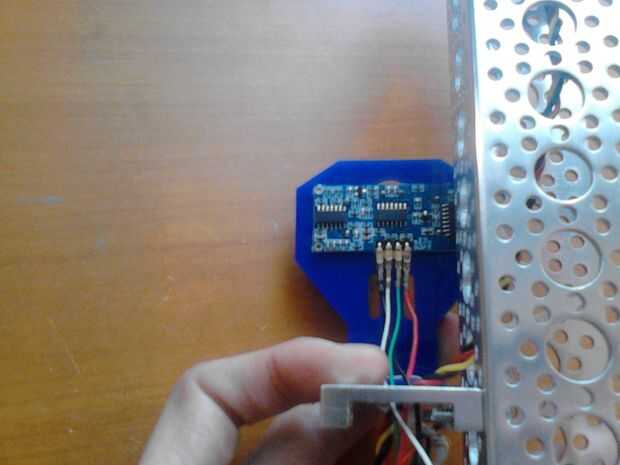

Primero hay que sumarle algunos viejos cables para conectar el sensor con el arduino. He utilizado algunos viejos cables de pc, si tienes los cables puente macho a hembra hará el trabajo. Conecte los cables a la parte posterior del sensor y conducirlos a la protoboard. La HC-SR04 tiene 4 cables:

1. Tierra para la tierra
2. Eco
3. Gatillo disparador
4. VCC de 5V

En mi caso utilicé:

1. Un cable rojo para el Vcc
2. Un cable negro de tierra
3. Un cable blanco para eco
4. Un cable verde para el Trig

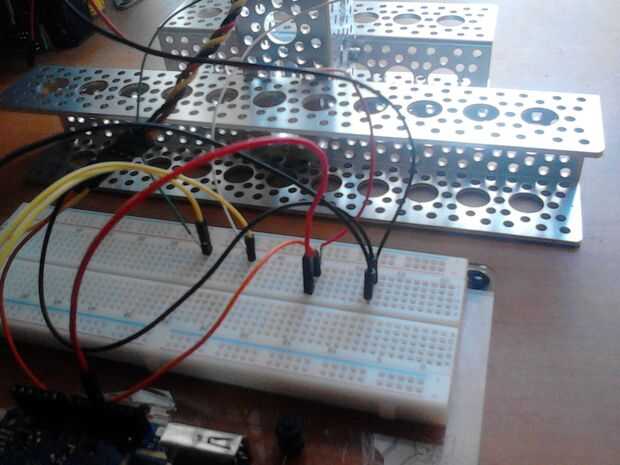

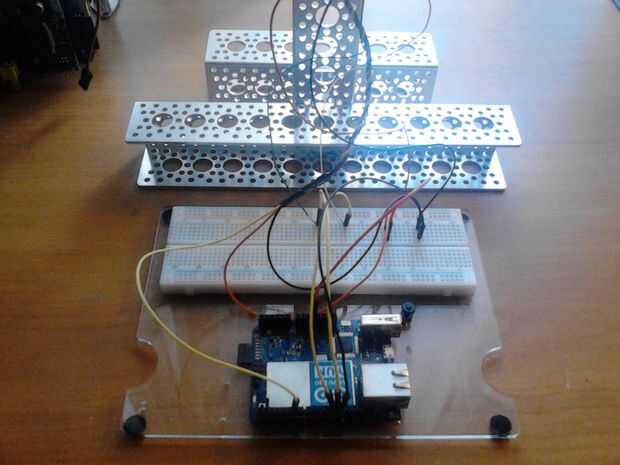

Es una buena idea tener diferentes colores para identificar cada cable. Conduzca los cables a un agujero diferente en la protoboard. Luego con jumper cables-macho puede conectarlos a la Yun. Otra vez de la placa a Yun que utilicé:

1. Un cable de puente rojo para Vcc. al pin de 5V de arduino
2. Un cable de puente negro para Gnd al pin Gnd de arduino
3. Un cable de puente amarillo para eco al pin 12 para arduino
4. Un alambre de puente amarillo para Trig al pin 13 de arduino.

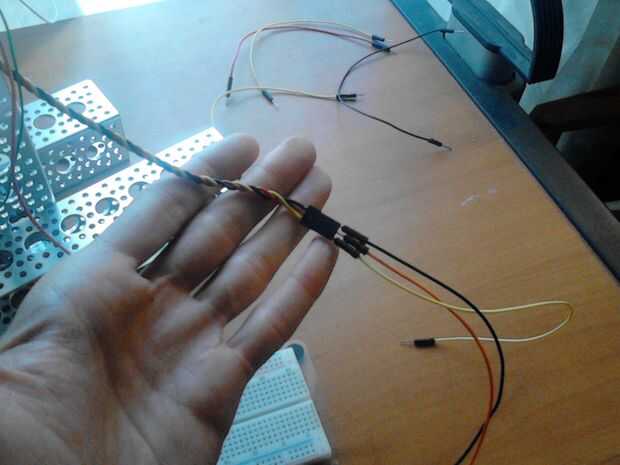

Ampliar los cables de servo con 3 alambres de puente macho-macho y conducen también a la protoboard. En mi caso:

1. Rojo a 5V
2. Negro a Gnd
3. Amarillo al pin arduino 6

Ahora estamos listos para probar nuestro código.
