Dispensador del tejido automático (touch gratis) (4 / 5 paso)

Paso 4: conexiones

Las conexiones son muy simples y diferentes porque l239d se utiliza generalmente con un microcontrolador como Arduino pero en este proyecto se utiliza sin un microcontrolador. Mientras jugando con piezas descubrí un método de usar l239d sin Arduino.

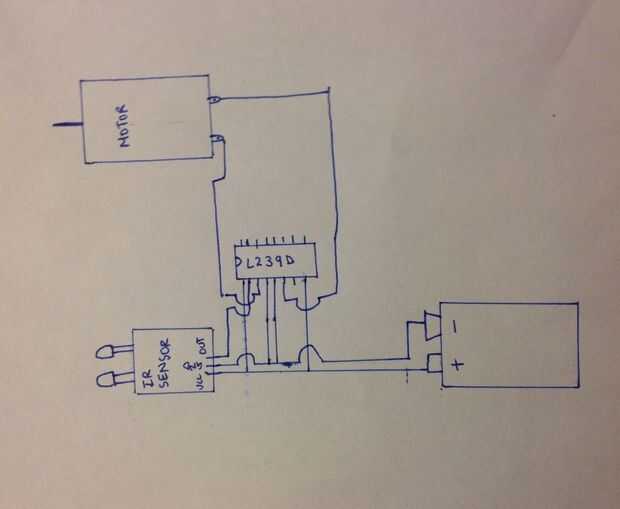

Las conexiones son
L239d
-colocar el ic en el centro del tablero.
-conectar la patilla número 4,5,12,13 del l239d con GND (terminal negativo de la batería de 9 voltios)
-Del PIN número 1 y 8 al borne positivo de la batería de 9 voltios
-PIN número 3 y 6 pernos motor
Si los sensores
-vcc al borne positivo
-Toma de tierra al terminal negativo
-salida al pin 2 de l239d
