Dispensor de jabon infrarrojo de reparación (2 / 4 paso)

Paso 2: Prueba ejecutar el circuito

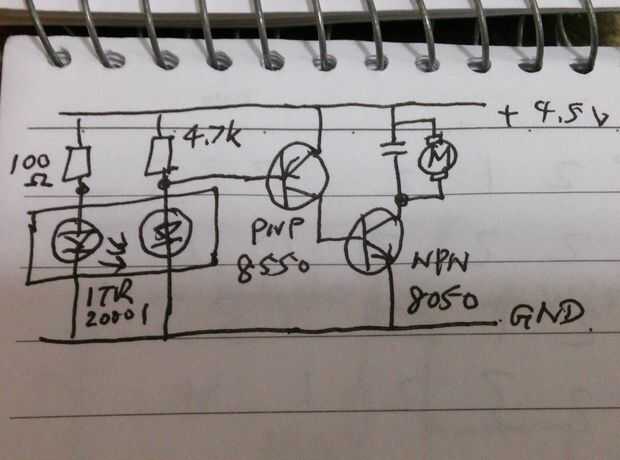

Usar un pnp y un transistor de npn para conducir el motor. El npn 8050 se utiliza para conducir grandes suficiente corriente para el motor. Se puede reemplazar con otro transistor npn que tiene. Sólo tiene que asegurarse de que puede conducir el motor...

Yo uso un ITR20001 par infrarrojo emisor y el receptor sensor de mi mano. Usted puede cambiar para utilizar otro emisor de rayos infrarrojos y receptores pero usted puede necesitar cambiar las resistencias en serie con los diodos.

Usar un protoboard para probar el circuito y encontrado que funcionan perfectamente. El resistor de 100 ohm puede ir muy caliente así que usted puede cambiar a mayor valor como de 300 ohmios pero que pueden acortar la distancia de sentido.
