Dispensor de jabon infrarrojo de reparación (3 / 4 paso)

Paso 3: Soldar todo junto

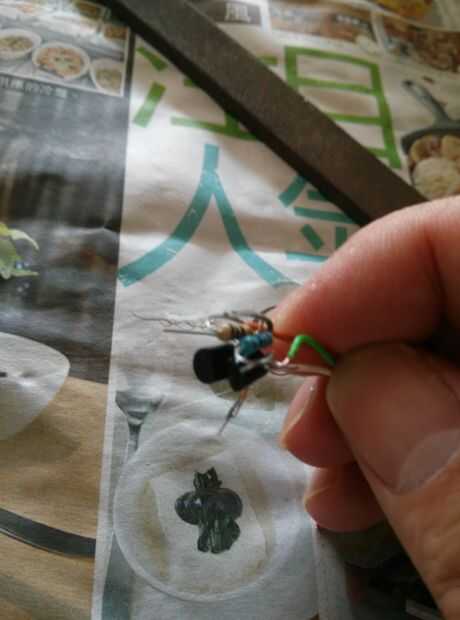

Para ahorrar espacio no he usado el PCB. Solo soldar todas las piezas entre sí como...

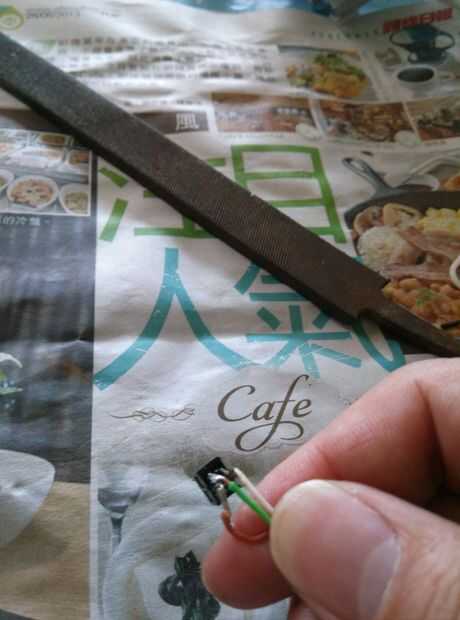

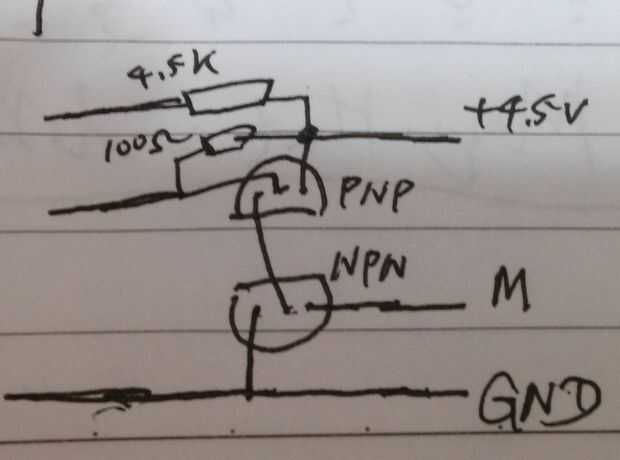

Básicamente los dos transistores son palo de cerca y los resistores doble para pegar en los transistores. El emisor de rayos infrarrojos y el receptor son soldadura juntos para convertirse en una unidad que requiere solamente tres cables.

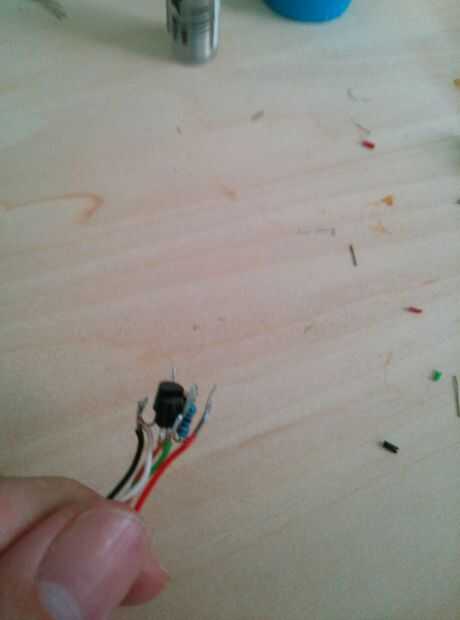

Seis líneas de salen del complejo. Tres van al receptor y emisor de rayos infrarrojos. Tres van al motor y potencia.
