Display de siete segmentos (1 / 4 paso)

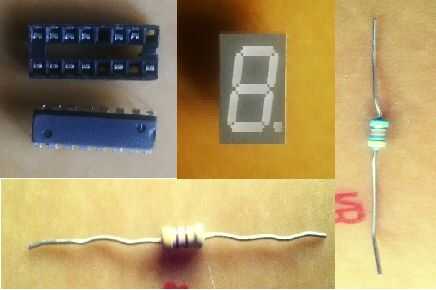

Paso 1: partes

Usted necesita las piezas siguientes:-

1) IC 4026 (Ic con la interfaz de la exhibición de segmento 7 + contador)

2) una exhibición de segmento 7 de cátodo común

3) resistencia 470 ohm - 7 resistencias de 2.2 k Ohms-1

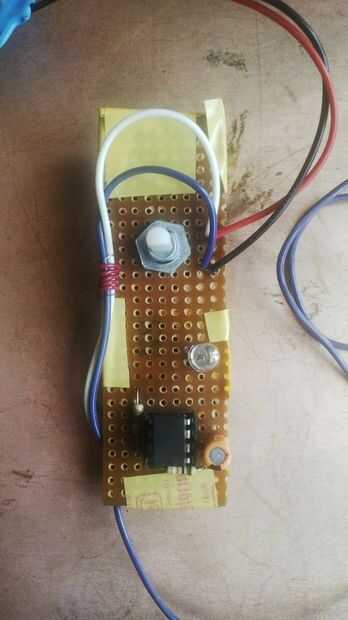

4) un reloj digital (que genera el impulso periódico)

Aparte de esto necesitas GCB, pasadores hembra y tapa de la batería.

Usted puede comprar estas piezas de aquí!
