Display de siete segmentos (2 / 4 paso)

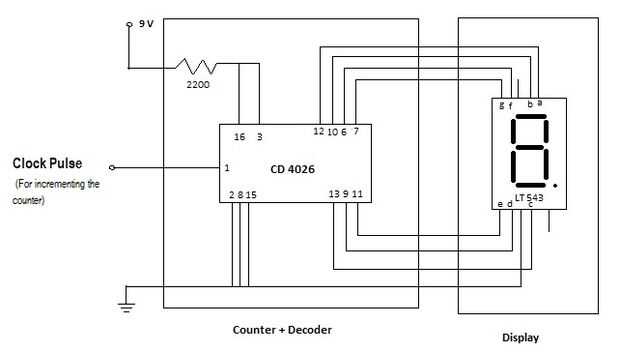

Paso 2: Diagrama del circuito

En lugar de soldar directamente la pantalla, le sugiero que para usar los pines hembra. Así que si hay problema en cualquier LED de la pantalla directamente puede sustituir la pantalla.

Pantalla entre el LED y el IC es necesario conectar una resistencia de 470 ohm, que no se muestran en el diagrama del circuito. En total 7 resistencia de 7 LED de pantalla.

Aparte 2.2 resistor del ohmio de k también puede utilizar un regulador de voltaje IC 7805.
