Paso 2: Construir el Hardware
4 - 276-0075 7-segment LED Display Digital 1.99 ea.
1 - 276-002 6" protoboard 16.49
1 - resistencia de 1/4 watt de 220 Ohmios 5-pack 271-1313 1.19
1 - Kit de cables de puente sin soldadura 276-173 6.99
Y, por supuesto, su Arduino. Usé el Uno Rev. 3 pero no importa. Si tiene un Arduino starter kit de algún tipo, como el MakerSHED "Consiguiendo comenzado con Arduino Kit" (disponible en Radio Shack), ya tienes todos los cables y resistencias que se necesita.
El SSD es el factor de forma DIP y el pinout en el embalaje. Deben estar dispuestas verticalmente en la placa especificada (como se muestra) en lugar de una orientación horizontal de la normal; raro pero no fatal - se trata de una prueba de concepto, no un producto. Los "unos" (SSD0) la posición es en la parte inferior. El grupo de filas que se unen a la Arduino es de arriba a abajo Sel0 - Sel5 entonces Sel8, Sel7 y Sel6.

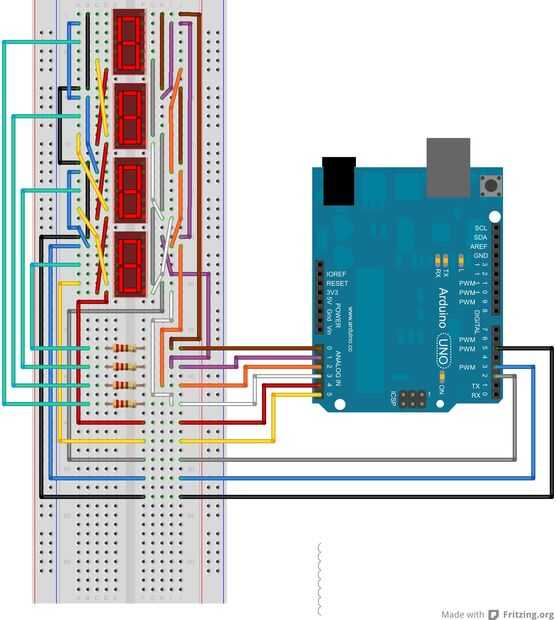

Aunque no se muestra en el esquema, los cables de protoboard muestran un resistor limitador de corriente en serie con cada cátodo común. Aunque múltiples LEDs compartiendo un solo resistor se considera mala práctica de la ingeniería, el propósito es simplemente proteger los SSDs de errores durante el desarrollo. Una vez que el boceto se realiza correctamente, el tiempo de "on" de cada LED es tan corto que el delantero permanece actual dentro de la calificación máxima y las resistencias se puede reemplazar con puentes de alambre para aumentar el brillo de la pantalla.
No hay nada especial sobre el uso de clavijas analógicas del Arduino excepto que eran de otra manera inusitados por mi proyecto principal. Sus capacidades analógicas no son explotadas y están programados como pines digitales.
