Paso 5: Paso 5: montaje de la Asamblea
Aquí están las fotos paso a paso de la orden recomendada de montaje.

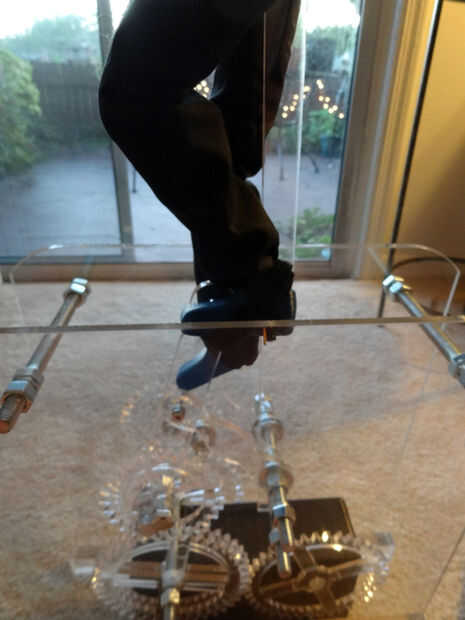

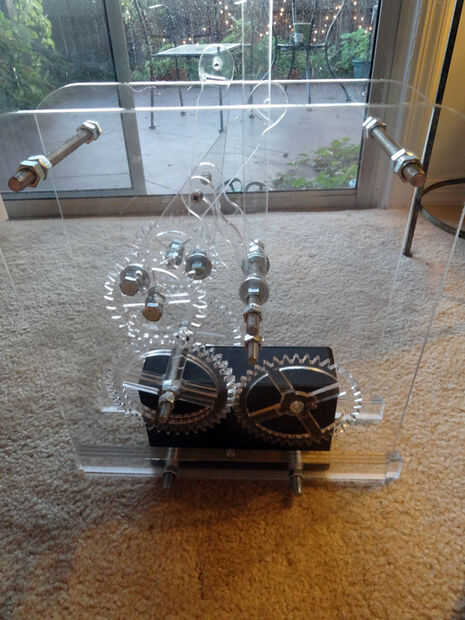

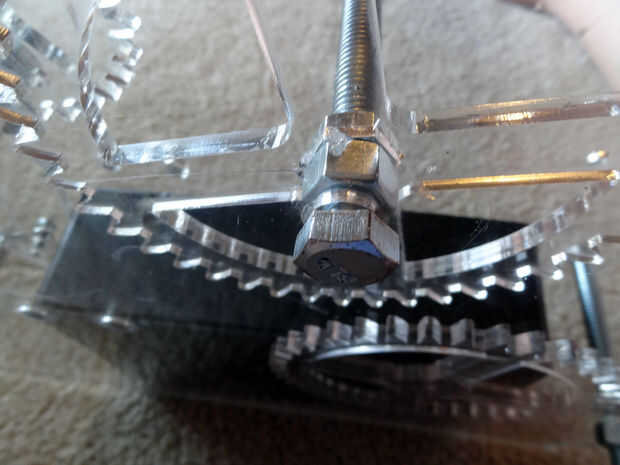

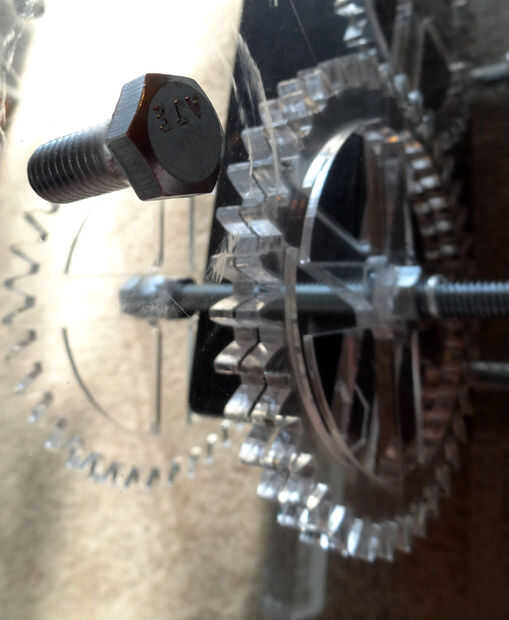

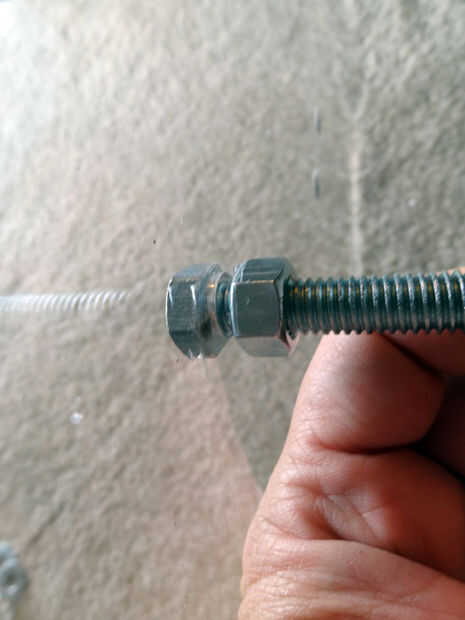

1. en la preparación, tomar la presión a 3/8 perno y engranajes hexagonales. Hay 3 de ellos. Estos 3 marchas que gire al unísono, de manera que se fija al eje. Así, cuando se mueve el engranaje de entrada del motor paso a paso, se convertirá el eje en lugar de sólo un engranaje.
2. Inserte el primer tornillo a través de la placa.
3. Agregue una tuerca para sostener en lugar.

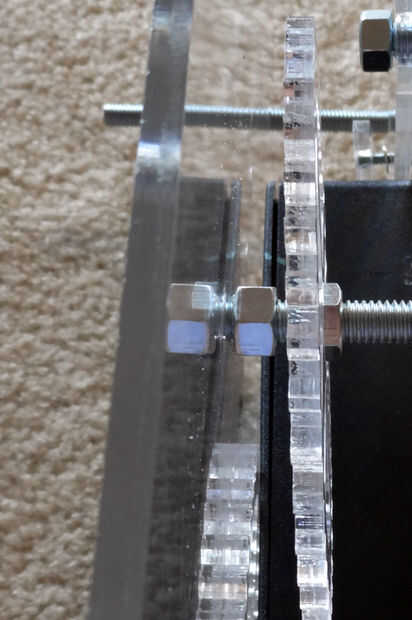

4. pegue que la tuerca en su lugar. El metal hace que el pegamento seca casi inmediatamente, usé una pequeña cantidad en un palillo de dientes para hacer que funcione. Tomó varios intentos, pero errores en esto es fácil de solucionar; la cola pela derecha.

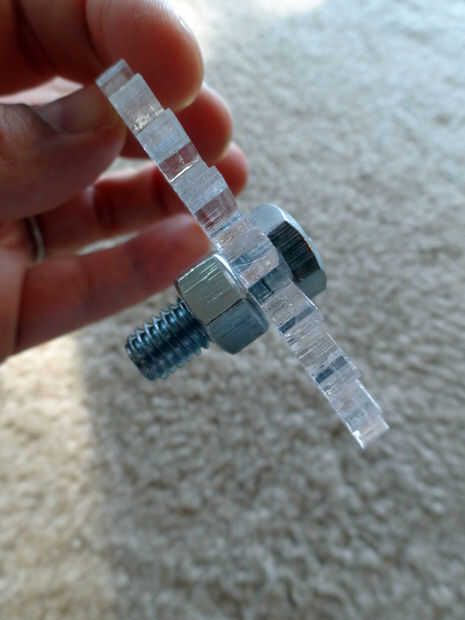

5. Tome uno de los engranajes hexagonales y añadir junto a la tuerca.
6. también hay pegamento, para que no gire fuera de la alineación como el tornillo de vueltas.

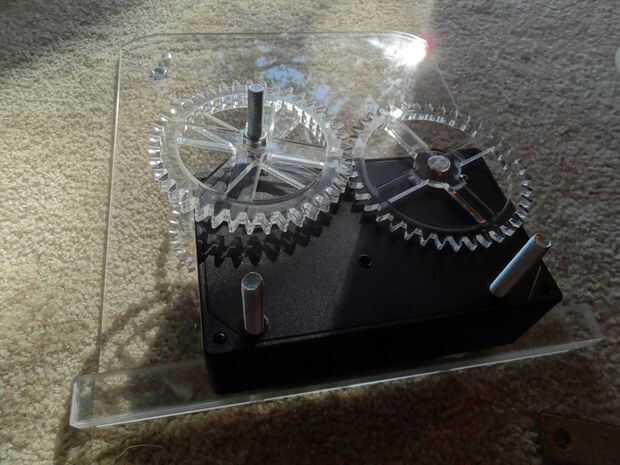

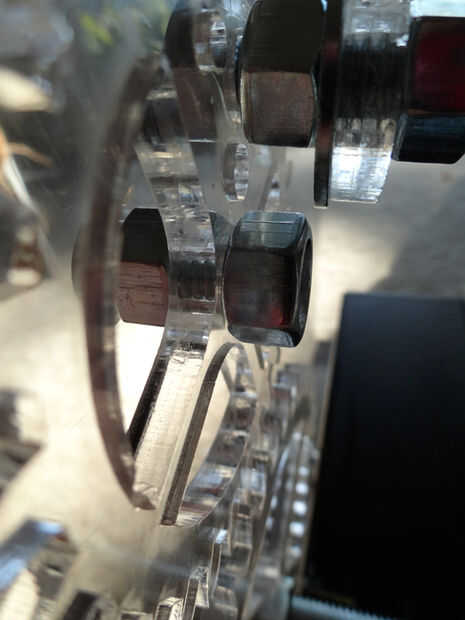

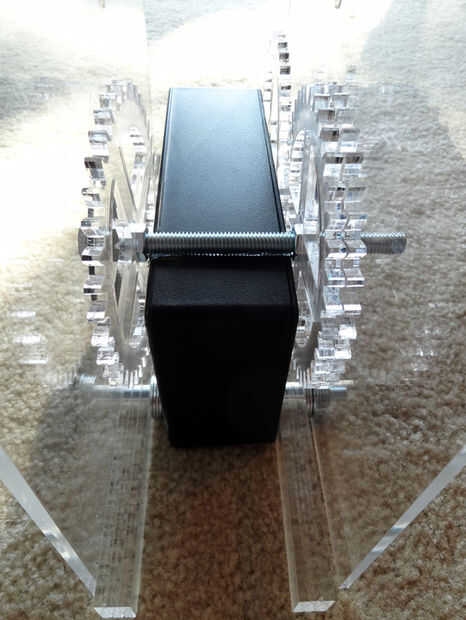

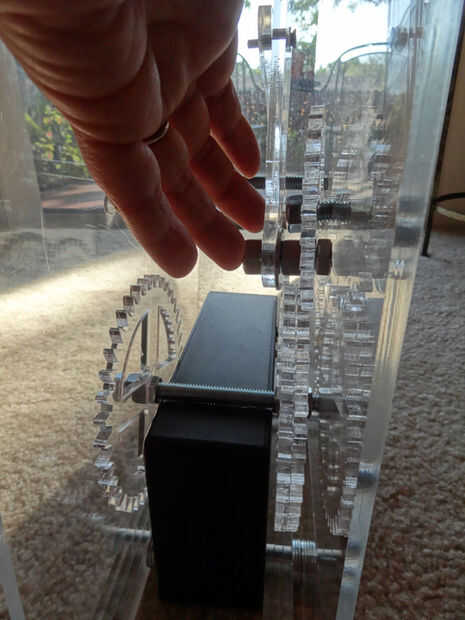

7. Utilice la caja negra para determinar el espacio para los otros dos engranajes hexagonales. Estará al lado del otro, pero falta borrar el cuadro en el montaje final. Hice una marca verde sobre el perno que me diga donde tiene que ir.
8. pegue los engranajes hexagonales en lugar.
9. Añadir tres espaciadores a la placa (alineada con los dos agujeros en la parte inferior), arandelas (dependiendo de cómo usted los necesita a los engranajes, que pueden cambiar dependiendo de cómo usted cortar los agujeros en la caja - yo usé 3) y 2 tornillos por los agujeros.

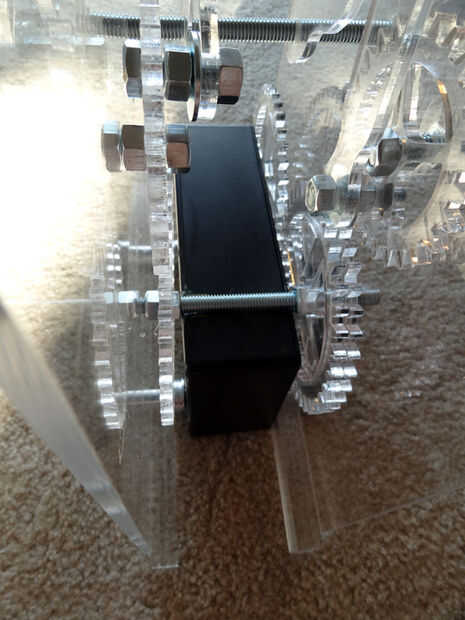

10. Coloque la caja en las arandelas, bajo los engranajes hexagonales y deslice el perno de la caja.

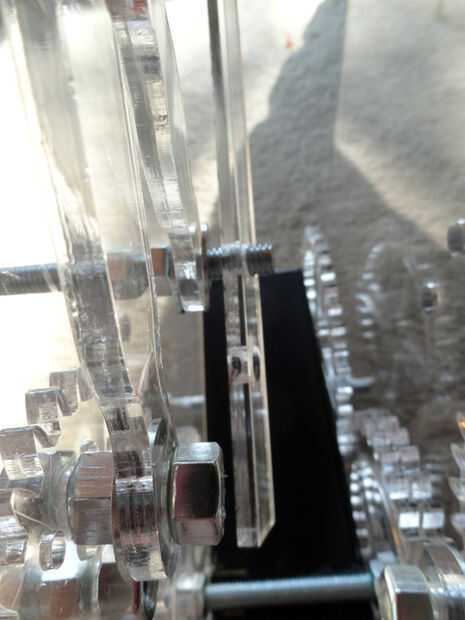

11. Agregue las otras 3 espaciadores, arandelas (si necesita) y alinee la placa frontal sobre la la Asamblea. Agregue las tuercas para sujetar en su lugar.
12. preparar los vínculos: tome un largo enlace y enlace corto y use los pequeños tornillos, tuercas y arandelas M4 para conectarlos juntos en el centro.
13. preparar dos juegos.

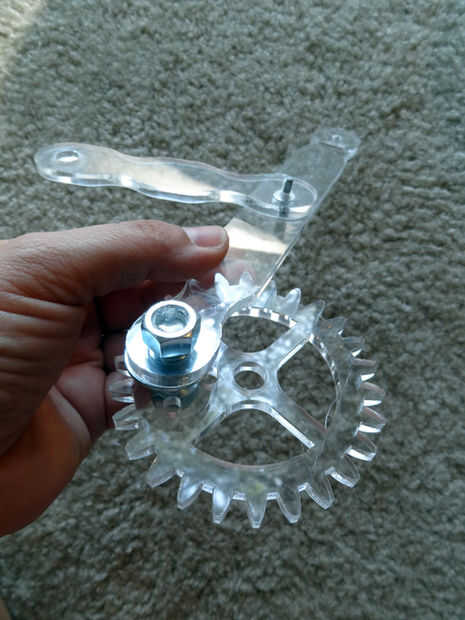

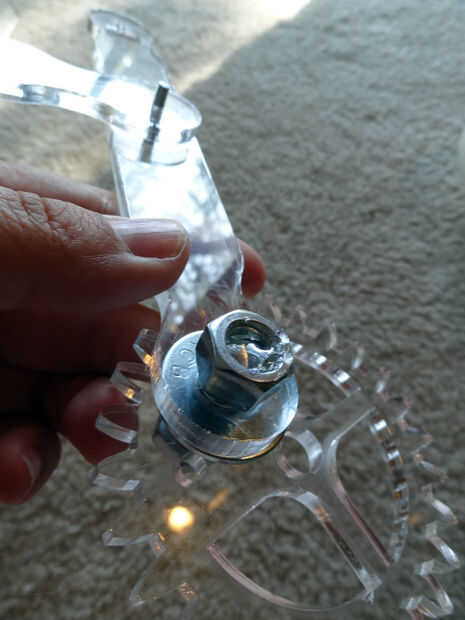

14. preparar los engranajes dos de salida. Necesitan los 3/8 en 1 en los pernos. Cada uno necesita una tuerca, arandela, el final del enlace largo y otra tuerca, a través de la exterior 3/8 en el agujero.
15. pegue el extremo del perno en lugar de con un gran asegurarla de pegamento. (Fácil de poner en - yay!) Desea que el enlace a la diapositiva, pero la tuerca no se caiga.
16. hacer esto para ambos conjuntos.

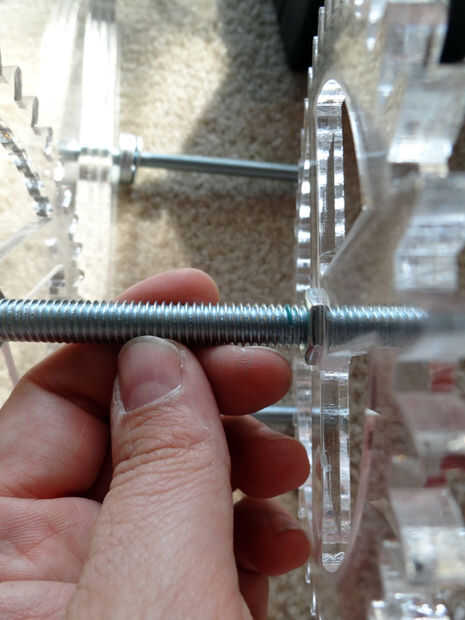

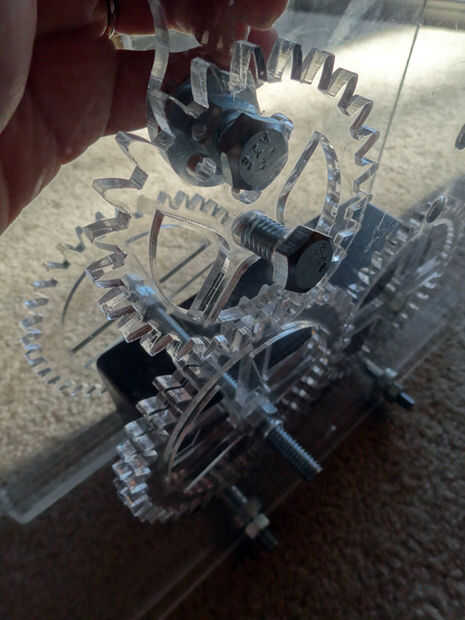

17. ahora tome las otras dos de 3/8 1 en pernos y ponerlos a través de los orificios por encima de los engranajes hexagonales.
18. Instale el engranaje de salida al perno a través de su centro y añadir una tuerca al final para mantenerlo en su lugar. (También pegué éste.)
19. hacer esto para ambos conjuntos, asegurándose de que los engranajes del acoplamiento con los engranajes hexagonales debajo de ellos.

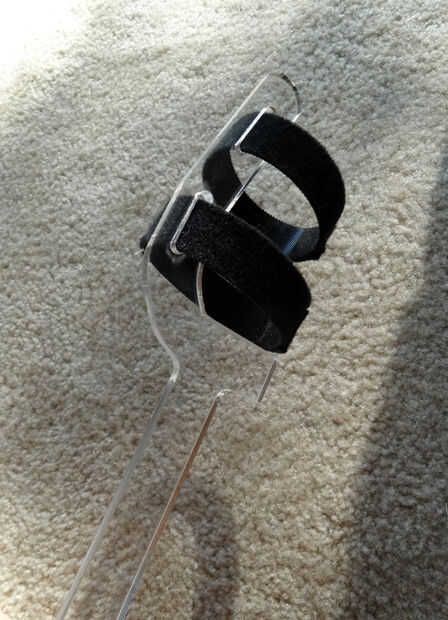

20. preparación del soporte: cortar velcro para ir a través de las aberturas. Estos serán lo que sostiene la muñeca, y puesto que en sí mismos, más larga es probablemente mejor que el más corto. =)
21. los dos pernos ir en los agujeros a la izquierda. El orificio inferior sólo tendrá el stand, a través de su orificio inferior.

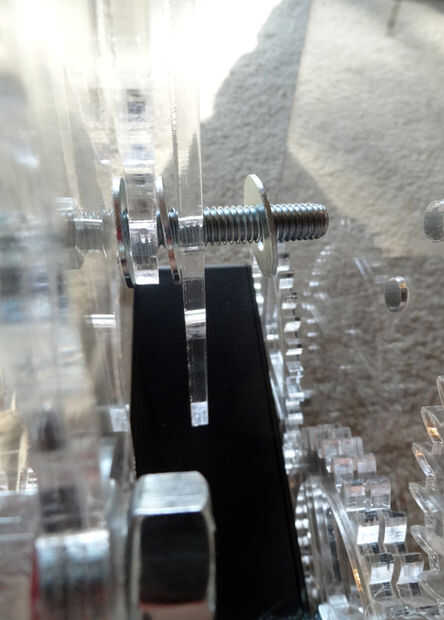

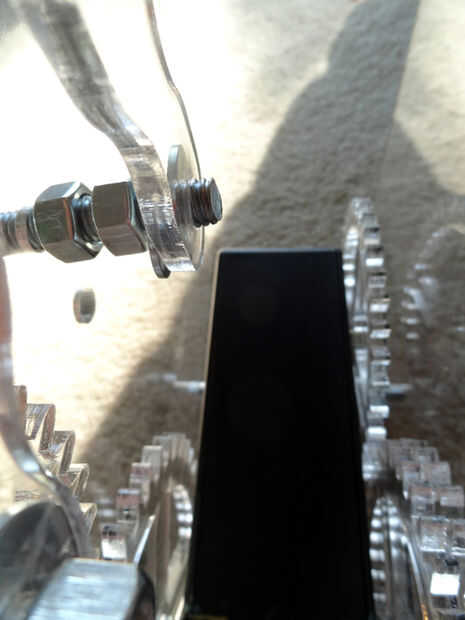

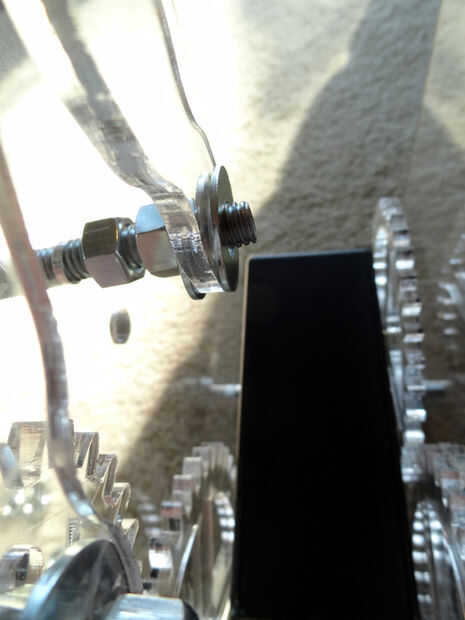

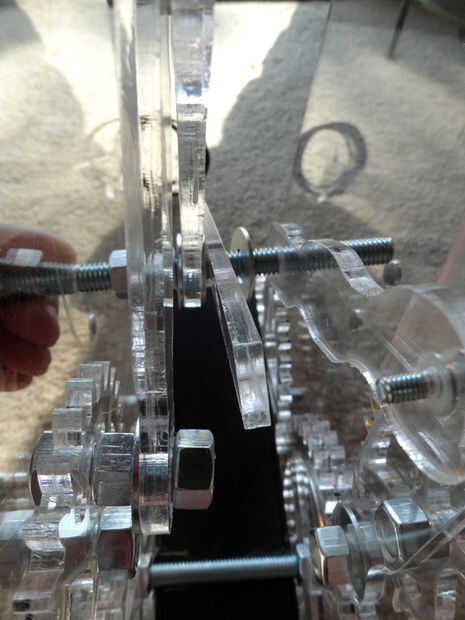

22. el perno en la parte superior es más complejo: necesita: una tuerca, una tuerca, una arandela, el enlace corto izquierdo, una arandela, orificio superior del stand, una arandela, el cortocircuito derecha un vínculo, una arandela, una tuerca. Las tuercas y actúan como espaciadores para ayudar a mantenerlo todo en plano. Una vez que todo esté alineado correctamente, pegue las tuercas fuera de los enlaces cortos y las arandelas internas al perno.

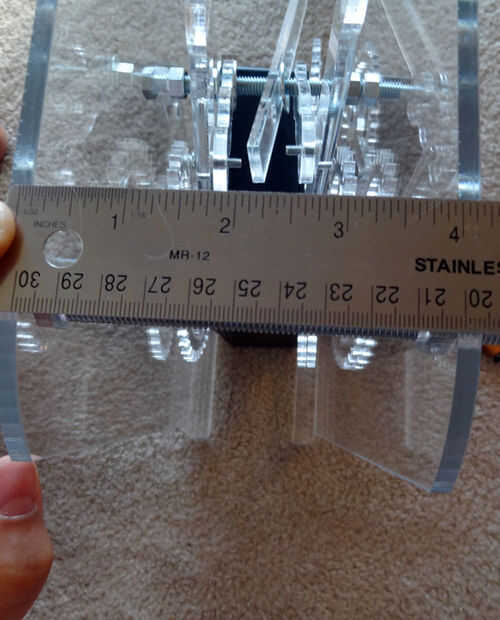

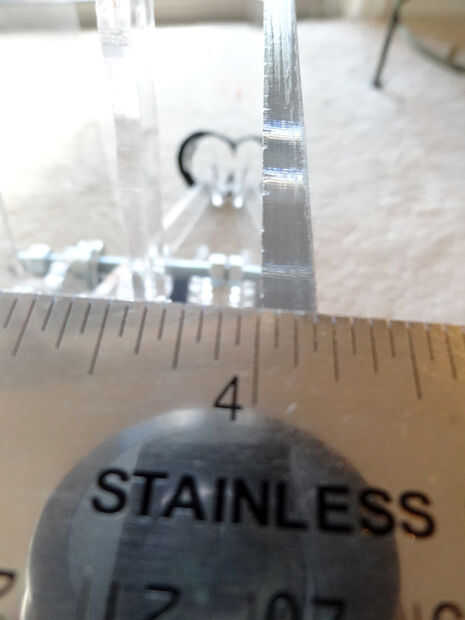

23. utilizar la regla para comprobar que el fondo tiene el mismo ancho que la parte superior.
24. Añadir las nueces a los dos pernos que mantienen en su lugar contra la placa frontal.

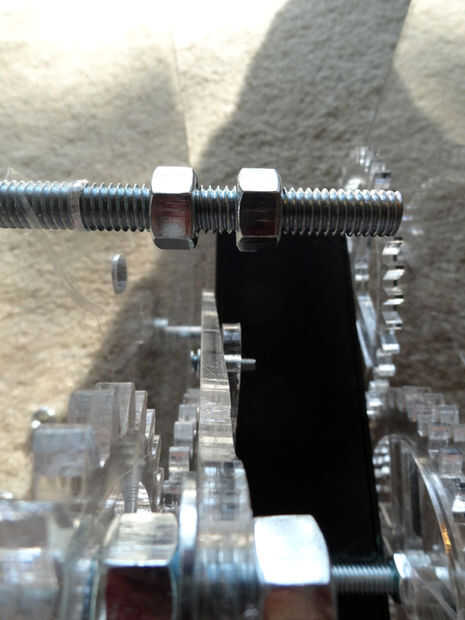

25. Añadir los pernos en la parte superior en los dos orificios restantes. Cada perno tiene 2 tuercas.

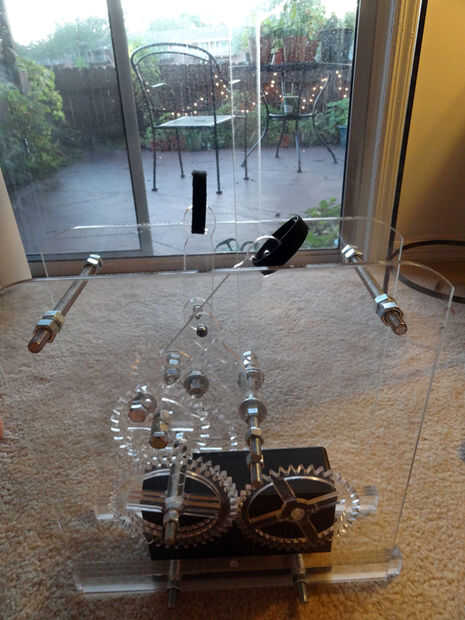

26. Añadir tiras de velcro en la parte superior de los enlaces largos para sostener los pies de su figura.
Gracias por leer mi primer instructivo!
