Dispositivo Arduino Kirlian (4 / 6 paso)

Paso 4: Configurar el circuito de Kirlian

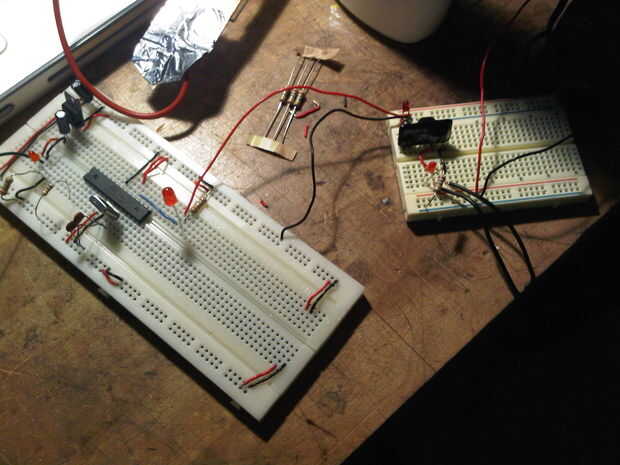

En la placa que vamos a establecer las conexiones a la placa de descarga y relé. La idea es controlar dos voltajes diferentes (5 v y 12 V) por lo que nos quiere "dividir" el tablero en dos. Sentido que lo fueron el transformador está conectado no toca el lado fueron el Arduino se conecta.

Proceso de:

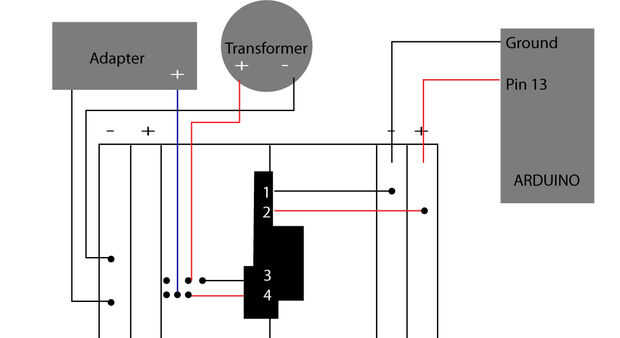

Colocar el relé vertical Conecte el lado con las piernas más cercanas al poder (pin de entrada o pin 13) y de la tierra del Arduino.

Relé de PIN 1: tierra
CONTACTO 2 de relé: energía
Relé de contacto 3: transformador +
PIN 4 del relé: adaptador de pared +

Tierra del adaptador de pared y suelo del transformador comparten el mismo lado de la tierra.

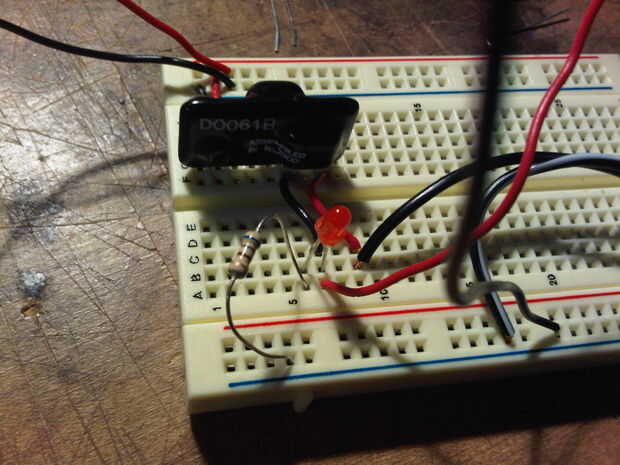

Consejo: para probar las conexiones Coloque un LED con resistor correspondiente (R = V / I) en el PIN 3 del relais y luego a tierra, conectar el Arduino y adaptador de pared. Si todo está trabajando debe ser capaz de ver el LED del parpadeo del lado del transformador.
