Dispositivo de automatización del hogar de HP Jetdirect. (1 / 8 paso)

Paso 1: cableado.

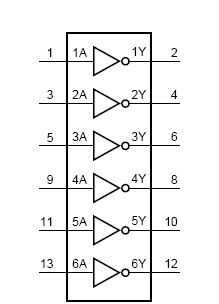

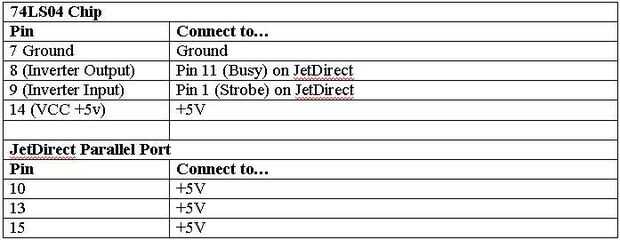

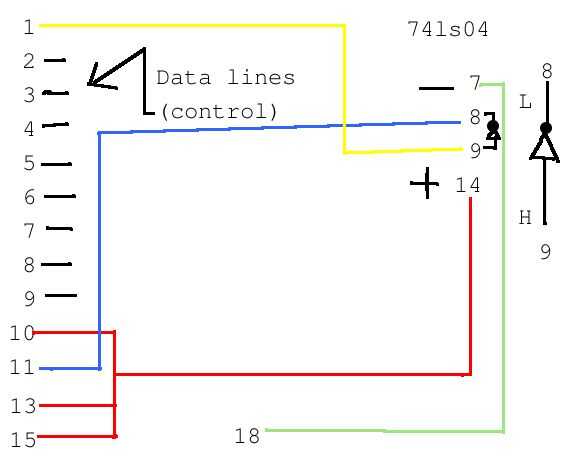

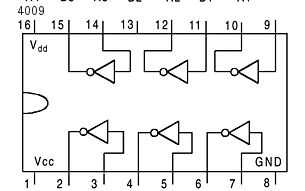

Para cada puerto, usted necesitará un 74ls04 o equivalente. Un cmos 4009 (inversión) dip puede también obras. Deberás ajustar el cableado configurado aunque. Si hace la no rotura de soldadura cable (o), también será perfecto para este proyecto.

Si utilizas un lógica probador de pin 9 en el 7404 suele ser alto. (rojo)
Si utilizas un lógica probador de pin 8 en el 7404 suele ser baja. (verde)

Nota: pruebe esto bajo su propio riesgo. Jetdirects mayores pueden necesitar un cierre (74ls373) para los bits de datos. Voy a publicar un circuito adicional para hacer esto una vez que lo consigo trabajando y probado. En la unidad de prueba, estamos utilizando el pin 1 del db25 para + 5.

Vea el paso
