Dispositivo de comunicación (proyecto de Arduino) del laser (1 / 4 paso)

Paso 1: Construcción de viviendas

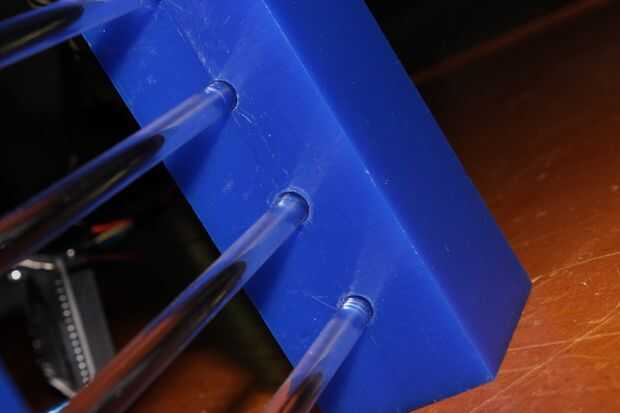

Para construir la vivienda utilicé dos bloques rectangulares de cera, que hace fácil la perforación. El material, espaciado y tamaño es arbitrario. Adjunto es un PDF de mi conjunto para arriba. Tenga en cuenta que este es el diseño original, al utilizar punteros láser todo en lugar de diodos láser. El extra 7/16 de pulgada agujeros perforados en el bloque de izquierda pueden ser ignorados si utiliza diodos láser. Las barras de acrílico son 6 pulgadas de largo.

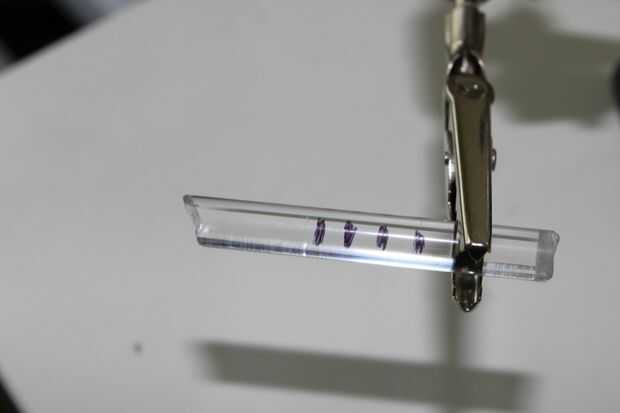

Si usas cera como yo, después de perforar los agujeros de 1/4 de pulgada, usted encontrará que las varillas de diámetro 1/4 de pulgada tendrá ajuste de dificultad. Para fijar este corte fin fuera una barra de acrílico en un ángulo y hacer marcas a la profundidad deseada (aproximadamente 1/2 pulgada). A continuación, inserte con un toque a afeitarse en dentro de las paredes del agujero para dar cabida a las varillas de acrílico. La herramienta se muestra en la foto de arriba. Después de hacerlo la barra debe tener un calce en el extremo de la longitud del afeitado.

Siguiente cuadra debe tener los diodos de láser caliente pegados en. Asegúrese de que apunten en la dirección correcta, directamente por los orificios dentro del bloque de cera. Lo hice presionando una varilla de acrílico en el agujero para que el diodo puede sentarse plana en la parte superior mientras que el pegado llevó a cabo.

Este último paso se repite en el otro bloque de vivienda excepto usando las resistencias de la foto.
