Dispositivo de comunicación (proyecto de Arduino) del laser (2 / 4 paso)

Paso 2: cableado

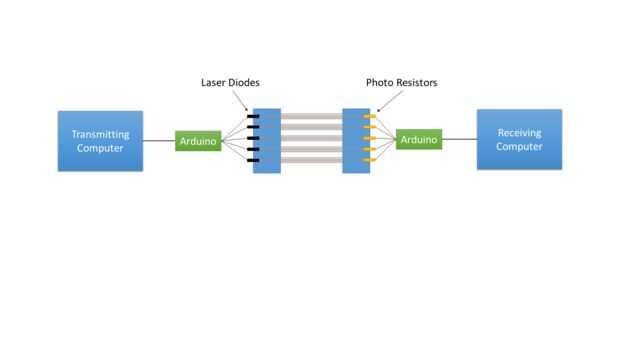

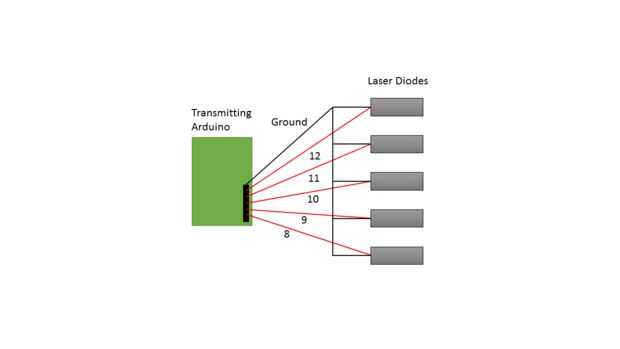

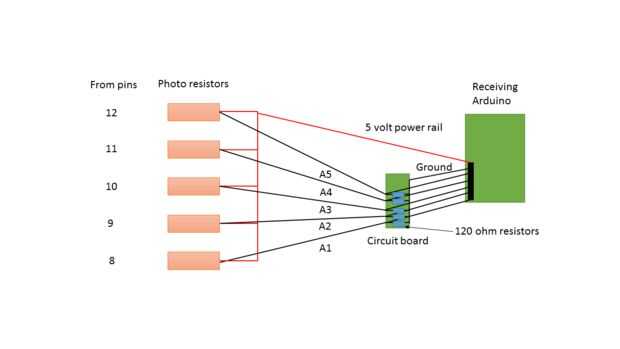

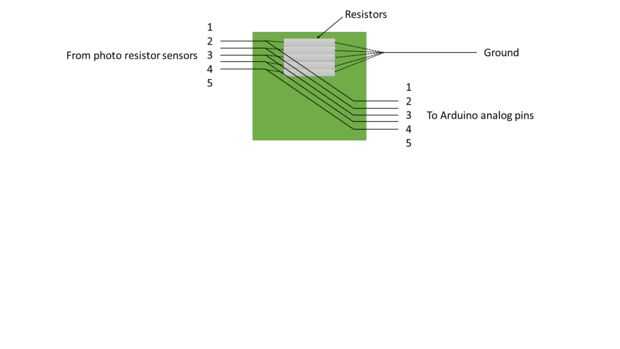

Siguiente el cableado. Por el lado del transmisor cada pin del arduino tendrá su propio diodo de láser que se corresponde a su propia resistencia foto. Los diodos láser todos compartirán un solo terreno. Se refieren a la imagen proporcionada de arduino que transmite arriba. El lado receptor es ligeramente diferente, donde ya hay un carril de la fuente de alimentación única. Después de las resistencias de la foto, los cables se repartirá a través de una placa de circuito. Se refieren a las imágenes proporcionadas para obtener más información. La parte sólo tediosa es asegurarse que en el cableado es bueno en el circuito pequeño y que las clavijas de láser correcto [8 9 10 11 12] corresponden a los pines de arduino receptor [A1 A2 A3 A4 A5].
