Paso 3: Construir el circuito
para mantener las cosas pequeñas y simples montara todo en la placa arduino directamente. Tuve que ejecutar un cable desde el detector de IR a la entrada deseada.
Nota: Esto debe hacerse con el poder de arduino desconectado!

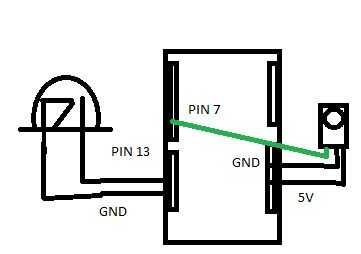

Tomar el LED y el lugar en el pin 13 y GND (junto a pin 13) tenga en cuenta la polaridad correcta es necesaria. Si nos fijamos en el LED del lado (suponiendo que es un tipo claro) debería ver uno de los cables que viene hasta un pedazo delgado y el otro cable que subía a forma de cuña grande. El flaco es el positivo (+) y la cuña es el negativo (-). El lado positivo (+) debe estar en el pin 13 y el lado negativo (-) debe estar en la tierra.

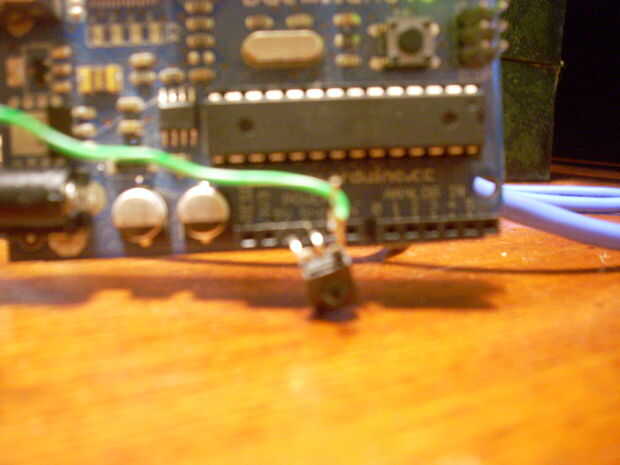

A continuación tenemos que colocar el receptor IR. Dependiendo del fabricante usted tendrá que poner el positivo a 5V y el negativo a GND. Si compraste el receptor entonces generalmente está escrito en algún lugar en el envase. De lo contrario tienes que hacer algunos experimentos para descubrir el pinout. Trate de 2 pins y encender el arduino. Generalmente si es el mal 2 pins el receptor empezará a calentarse. Rápidamente, desconéctelo y déjelo enfriar antes de intentar otro par.
Una vez que tengas el par correcto que necesita para tomar el tercer conductor y cable al pin 7. Puede utilizar generalmente un pedazo pequeño y a envolver el cable pero si sientes que se puede soldar también.
Sido finalmente será el receptor de manera que quede la dirección del mando a distancia. Esto no es 100% necesario pero mejora resultados en situaciones de poca iluminación.
