Paso 10: La pantalla
http://www.electronicsblog.net/4-digits-7-Segments-LED-Display-Multiplexing-with-Arduino/
http://en.wikipedia.org/wiki/Multiplexed_display

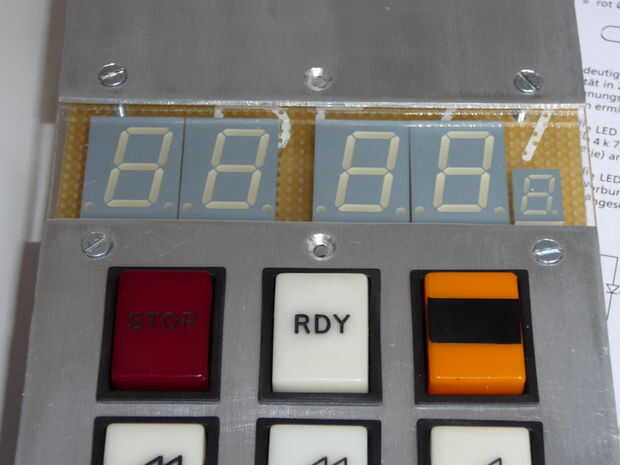

Básicamente ellos son atados y se muestra sólo 1 dígito a la vez, sino porque es va tan rápidamente como pantalla de un agujero. Para esta build colocó de tal manera que los dígitos centrados en el medio. (no los ":" en el centro)

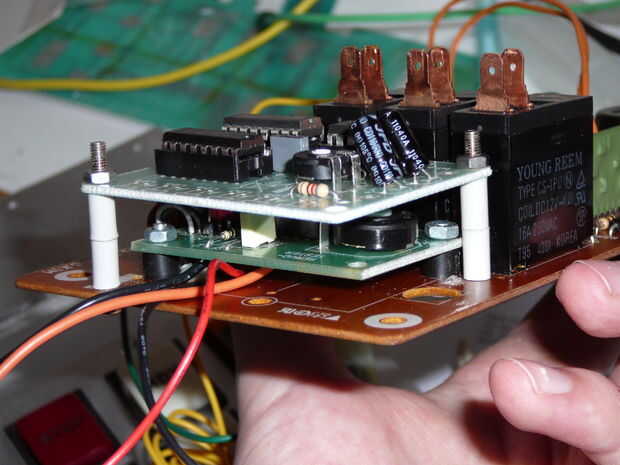

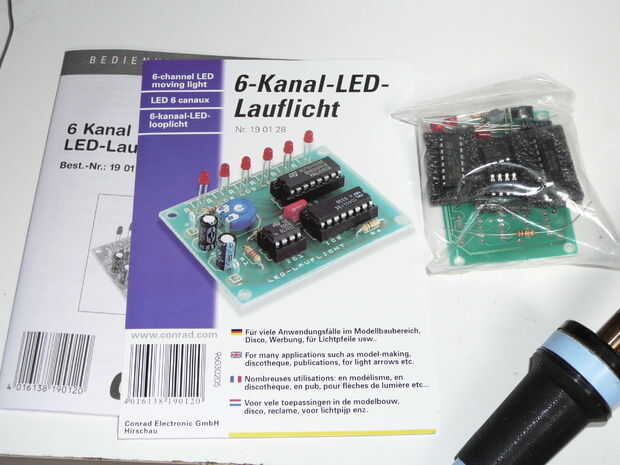

Y yo a una cifra menor la izquierda, al principio quería un contador milisegundos pero debido al alto costo se convirtió en un dígito "ejecución alrededor de", mostrando que la anti materia núcleo fue girando. (el control por era un bucle kit de luz)

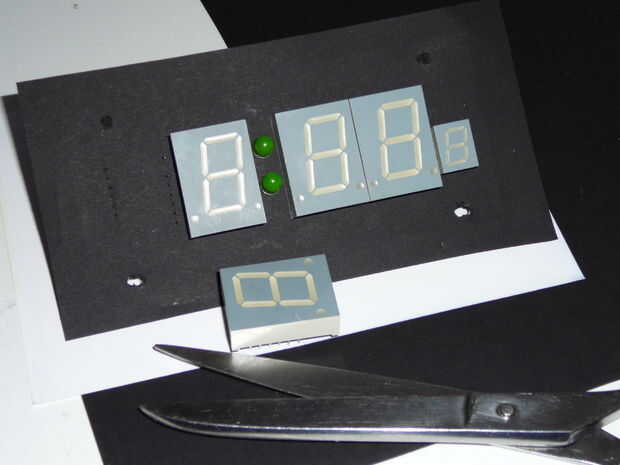

Impresión básica proporciona la base para los dígitos, un papel negro se convirtió en el fondo de la pantalla.

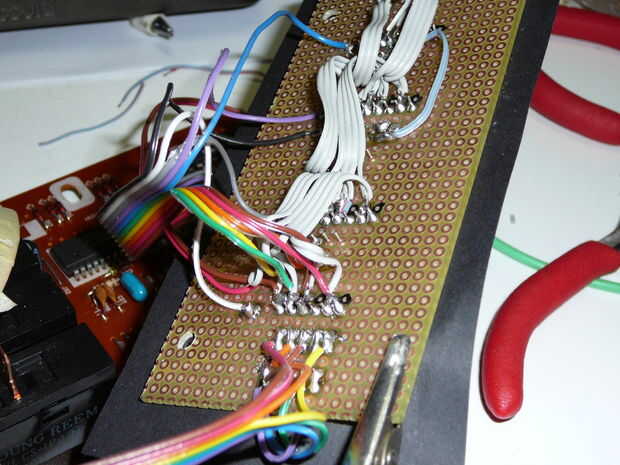

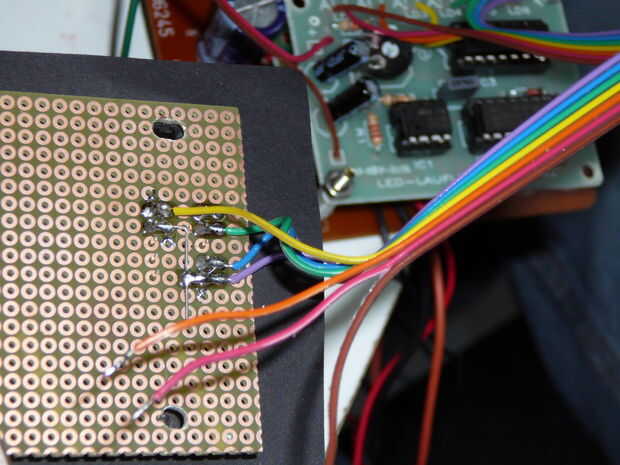

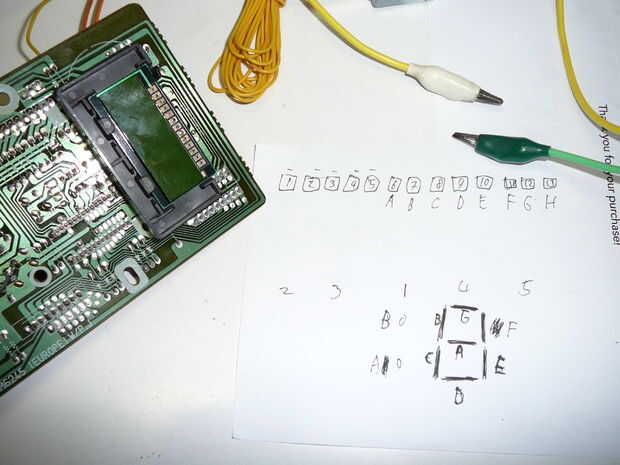

ESTAR absolutamente seguro de que sabes cómo conectar (bueno sus notas por favor) y que hizo los dígitos de derecha, especialmente la forma en el cátodo y el ánodo se colocan. Algunos dígitos led de trabajo diferentes y luego otros. Asegúrese de que medir con un polímetro antes de empezar a trabajar en soldadura el los cables. (a los 65 de ellos)

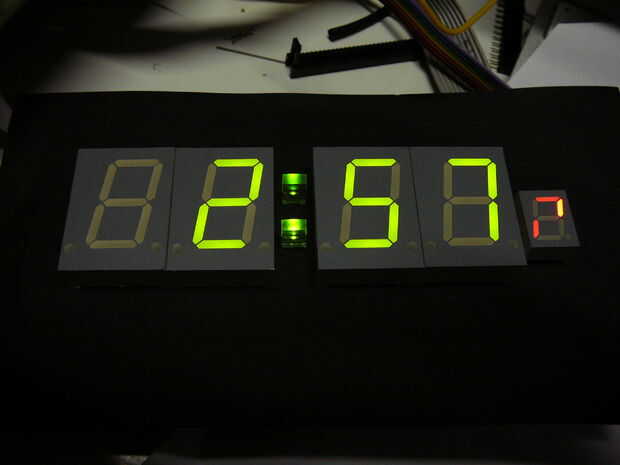

Final de una prueba de funcionamiento para asegurarse todo estaba funcionando muy bien.
