Paso 12: Placa Arduino y circuitos
Más se puede hacer con tan poco y las cosas se hacen tan fácilmente porque la programación se hará cargo de las cosas difíciles.
(Cuándo y cómo debería funcionar, cambiar las cosas en demanda etc...)

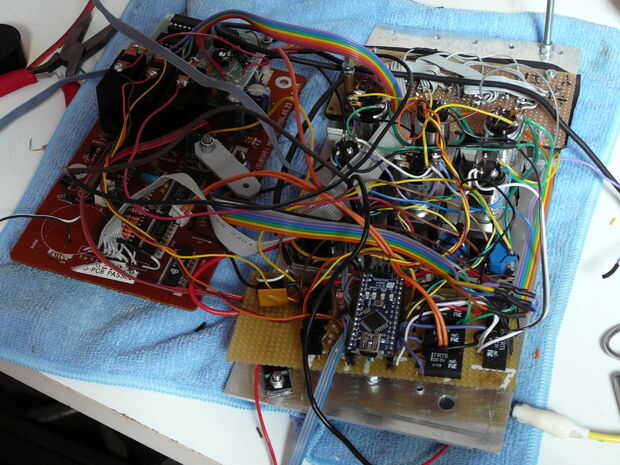

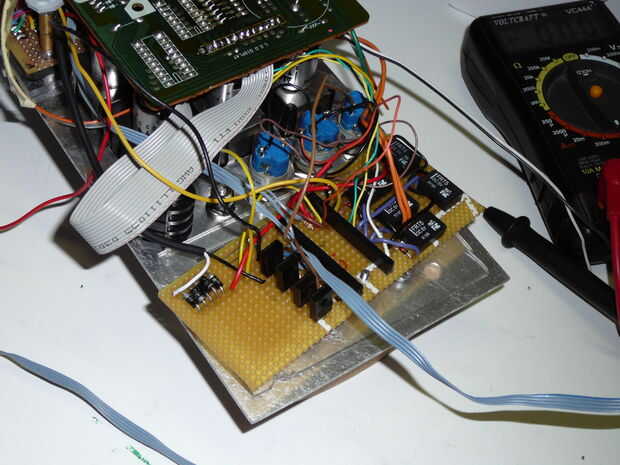

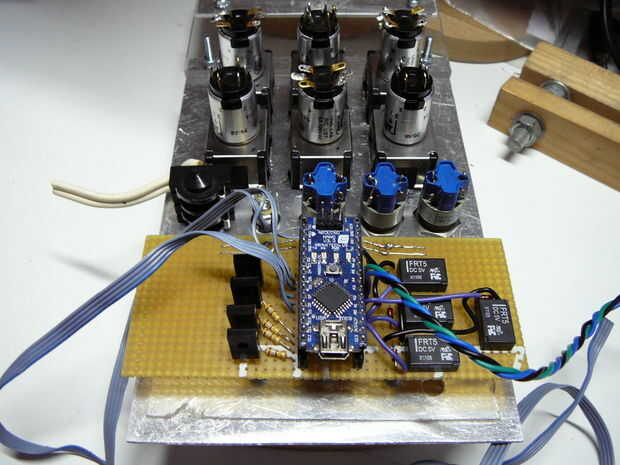

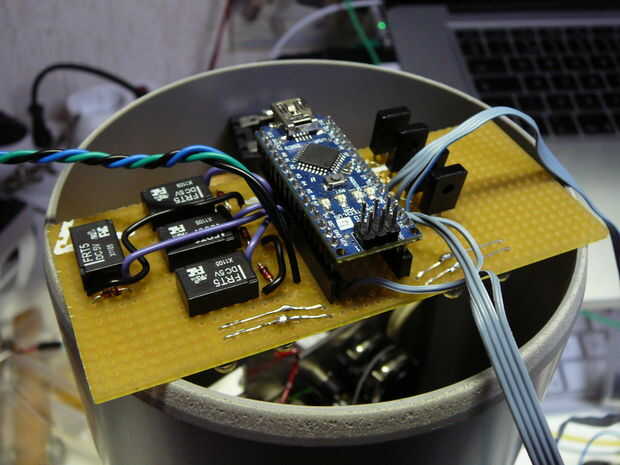

Lo hice no hizo ningún diagrama para mostrar, pero puedo decirles que cada circuito es tan sencillo gracias a arduino, prácticamente usted adivina. Los relés en esta foto son directamente controlados desde los pines de arduino, así que son los leds (execept el núcleo) y los transistores.
Te puedo dar un resumen de las conexiones de pin:
pin 5 y 8 = lpd8806 luces (base)
PIN 3 = anti luces de colector
PIN 7 = "Relais"principal"" detección "(comprueba si el elekrtronics de microondas está en modo «espera»)
Pin 2 = "Relais""poder" "sensing" (comprueba si el elekrtronics de microondas está en modo de "funcionamiento")
Pin 4 = semáforo rojo
PIN 10 = luz de listo
PIN 11 = luz amarilla rec
PIN 9 = luz azul espera
PIN 6 = 01 de octubre de 10 botones o base servo
pin 12 = interruptor hold detectar (averigua si se presiona el botón hold)
PIN 13 = Weapon(red) / power(blue) botón
PIN A0 = relé contador de pausa (pause contador)
PIN A1 = relé de parada (igual que el botón)
PIN A2 = relé de rdy (igual que el botón)
PIN A3 = relé de bloqueo botones (botones disconects)
PIN A4 = reloj I2C (utilizado para commenucation de comandos externos)
PIN A5 = datos I2C (utilizados para commenucation de comandos externos)
Cuando la electrónica de microondas se activan el relé (normalmente utilizado para la tensión alta) ahora está actuando como un botón, cumpliendo (o no) un circuito que le dice el arduino lo que debe hacer. Utilizando otros botones arduino puede actuar por cuenta propia como cambiar los colores de los LED lpd8806. O arduino puede activar un relé que controla el microondas electrónica como completar el circuito de "stop" o "listo" o hacer una pausa en el mostrador con desconectar los cables de "emergeny stop" con un relé.
Su trazado de circuito todo muy simple y si tu experiencia con electrónica no debería ser un problema para hacerlo, sólo un montón de cables. Un error que cometí fue que el 78A05 (máximo 3 amperios) se convirtió en muy calientes, un pequeño ventilador de la cpu fue instalado más adelante para enfriar el regulador de tensión. El 78A05 fue encontrado en una vieja fuente de alimentación rota suerte me... Estas cosas cuestan 7 euros fácil...
