Paso 8: Electrónica de microondas
El sistema necesita una normal 12 voltios para funcionar, por desgracia para que el reloj funcione lo necesita un pulso de 50hz. (normalmente dada por la tensión de un transformador) Después de fue cortada hasta 25 hz por un diodo. por suerte un probador de servos (para pequeños aviones, barcos, carreras etc.) proveería al mismo pulso de encendido-apagado.

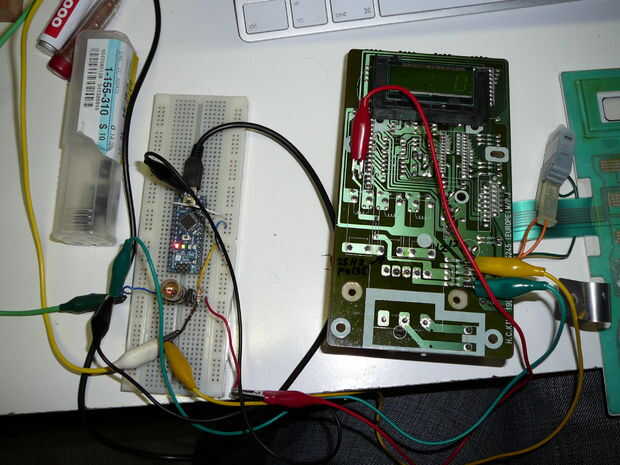

-A continuación señalé que las conexiones irían a botones: iniciar, detener, 10 minutos, 1 minuto, 10 segundos y establecer)
-Los cables de parada de emergencia (si abres la puerta del microondas)
- y la pantalla de 4 dígitos
Ya que necesitaba para reconectarlos después que necesitaba saber qué conexión qué hizo...
Esto es prestar atención y anotar en papel cada voltaje, circuito, la función y todos los detalles necesitan...
(por función que me refiero a los relés para accionar el encendido y apagado del circuito de alto voltaje, esto puede ser diferente de cualquier otro horno de microondas).

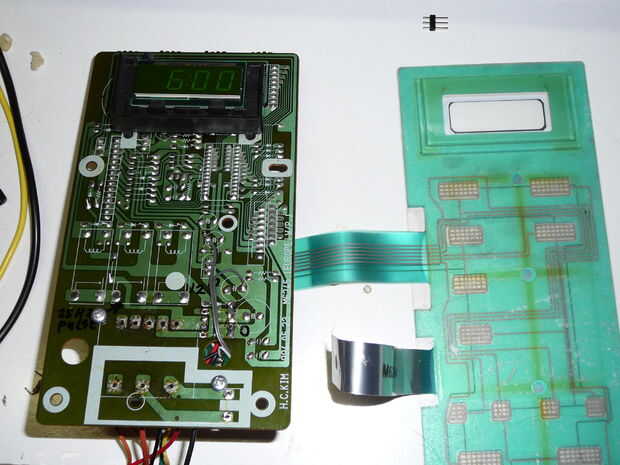

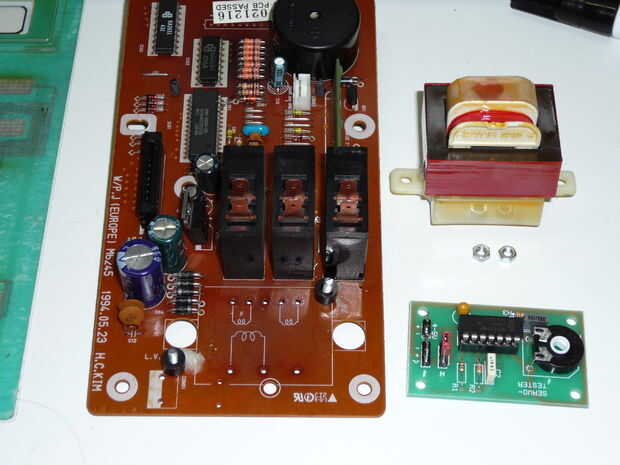

La almohadilla del botón fue seetrough para que podamos seguir las líneas allí a la conexión de pines derecha y anote qué pin va a qué botón. A continuación hice el circuito impreso listo para el uso móvil, esto significa quitar el transformador y cualquier otro circuito de 220 voltios.

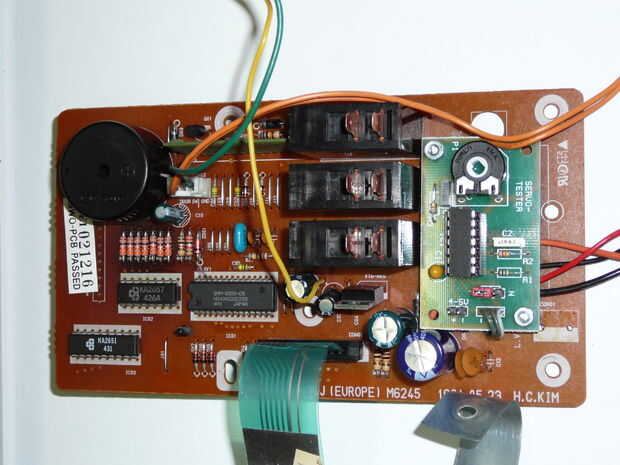

El circuito de prueba de servo fue empernado por ahi y me solderd algunos cables nuevos. (uso de 5 voltios, 12 voltios para el contador, tierra et...
