Paso 3: Electrónica: circuitos
En este paso, construirá nuestra propia
"proteger" al alambre de la electrónica. Antes de empezar, corte la tabla de prototipos de cobre a la medida, es decir, 22 x 35 orificios.

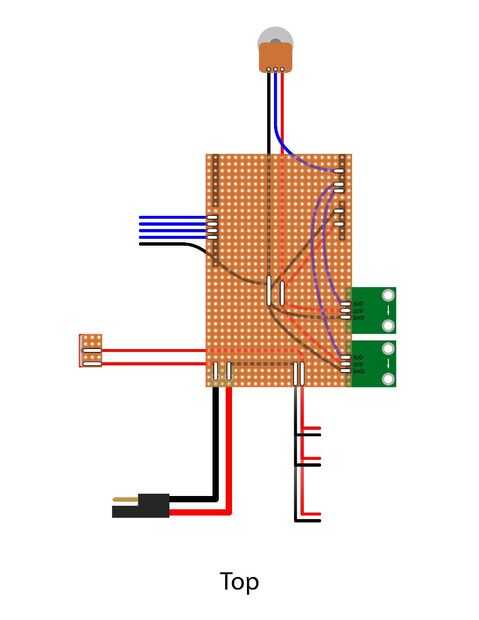

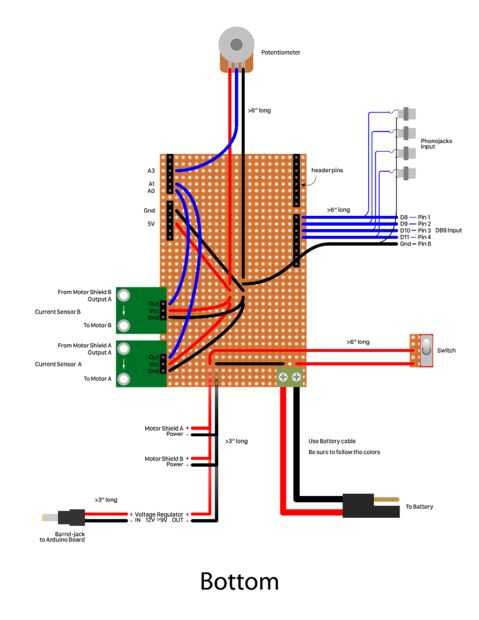

Siga las ilustraciones para soldar los componentes y cables en la placa de cobre de prototipos. La colocación de los componentes se muestran en la ilustración de la parte inferior de la Junta, mientras que los puntos de soldadura se indican por la ilustración de la parte superior de la tabla con las formas de la píldora blanca. Asegúrese de que las esferas indicadas en las formas de la píldora se sueldan juntos.
Utilice los cables de núcleo sólido para todo el cableado, con la excepción de los cables a la batería.
Estos son las conexiones que se establecen:
1. D8, D9, D10, D11, tierra a la caja electrónica del regulador.
2. actual Sensor A: tierra a tierra, VCC de 5V, en a1.
3. actual Sensor B: tierra a tierra, VCC de 5V, fuera a A0.
4. potenciómetro: Izquierda pin a tierra, pin a 5V a la derecha, medio pin a3.
