Dispositivo de juego USB Biofeedback (10 / 15 paso)

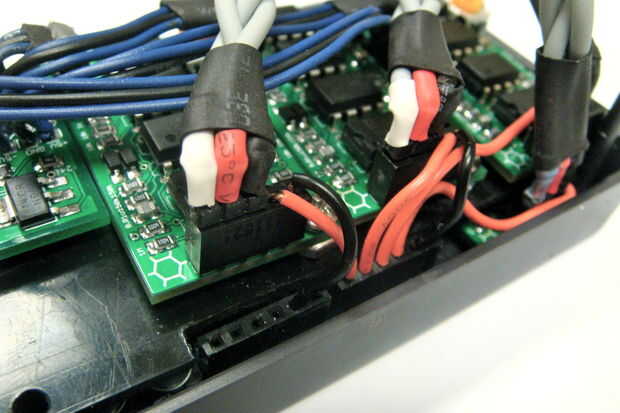

Paso 10: Conectar los electrodos a los sensores musculares

Ahora, te damos los electrodos a cada sensor muscular utilizando los cables de EMG.

Sensor 1
Verde oscuro-M.Mid Pin
Luz verde - M.End Pin

Sensor 2
Oscuro color rosa M.Mid pines
Rosa - M.End Pin

Sensor 3
Rojo oscuro - M.Mid Pin
Rojo claro - M.End Pin

Sensor 4
Oscuro azul M.Mid pines
Azul claro - M.End Pin

Cada sensor muscular necesita un electrodo de referencia para conectarse a la clavija Ref. Para nuestro ejemplo, vamos a colocar en la parte posterior del antebrazo cerca del codo. Los electrodos de referencia deben colocarse en zonas eléctricamente hilo neutras del cuerpo como la zona ósea por el codo.
