Paso 11: Conexión de los sensores musculares para Arduino
Ahora nos estamos acercando. A este paso, su músculo electrodos y fuente de alimentación deben ser conectados a su sensores musculares. Solo tenemos que conectar los sensores con Arduino.

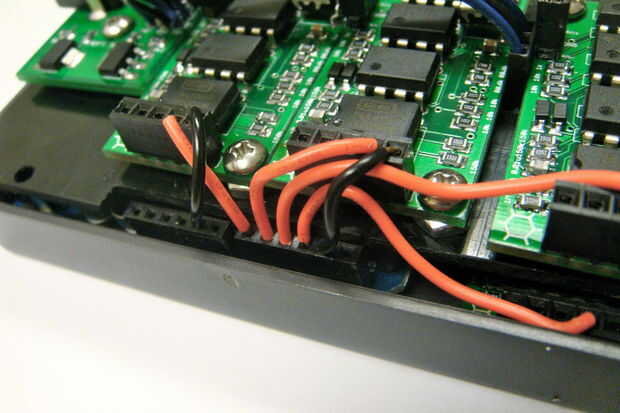

Utilizando el cable de núcleo sólido puente de hilo, conecte el pin Vout de cada sensor de músculo a los pines analógicos en su Arduino.
Sensor 1 Vout--> pin analógico 0
Sensor 2 Vout--> pin analógico 1
Sensor 3 Vout--> pin analógico 2
Sensor 4 Vout--> pin analógico 3
Luego conecte el pin GND del sensor muscular 1 el pin GND en el Arduino y el pin GND del sensor muscular 2 el pin analógico 3 de tu Arduino. Esa última parte evitará que los restantes dos pasadores analógicos flotante junto con la salida de tu sensor de 4.
