Paso 5: Para soldar los conectores de suministro de energía

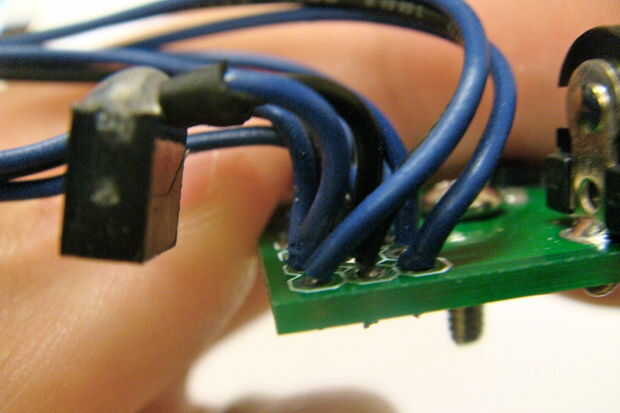

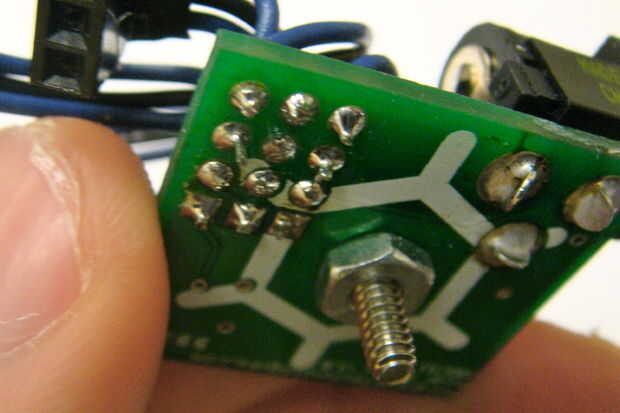

En el tablero de la fuente de alimentación, hay una rejilla de orificios en forma de fila 3 col x 4. Los tres cables de 3" a los agujeros de la fila 1 de la soldadura, soldar los tres cables de 2" a los agujeros de la fila 2, suelde los tres cables 1" fila 3 y soldar los cables de 4" a los agujeros de la fila 4.
A continuación, agarrar sus receptáculos hembra 3 y doblar todas las lengüetas de la soldadura para que estén en un ángulo de 90 grados. Para los juegos de cables de 1"- 3", la soldadura de los recipientes femeninos (con los puertos hacia abajo) tal que el alambre de soldar a los + 5V columna se suelda a la pestaña de soldadura adecuado, se suelda el cable GND a la pestaña de soldadura media y - 5V de alambre se suelda a la pestaña de la izquierda de la soldadura. Para el refuerzo, dab un pegote de pegamento caliente en las articulaciones.

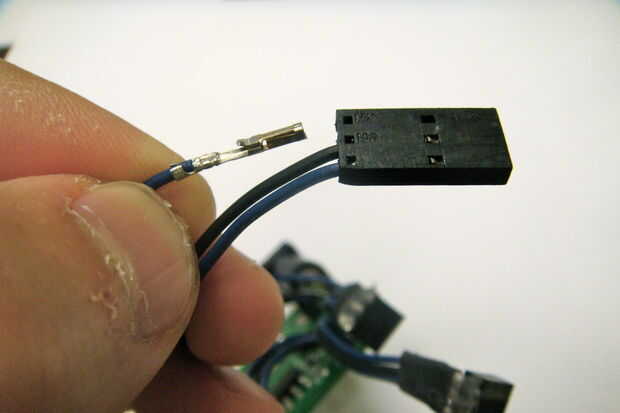

Utilice una crimpadora (también puede soldar en vez de prensar), rizar las puntas de presión a cada uno de los cables de 4" con las lengüetas hacia arriba. Ahora Insertar cada uno de los consejos de la encrespadura de los cables en la hembra de la vivienda, después del + 5V derecha, tierra media, - orden izquierda de 5V.

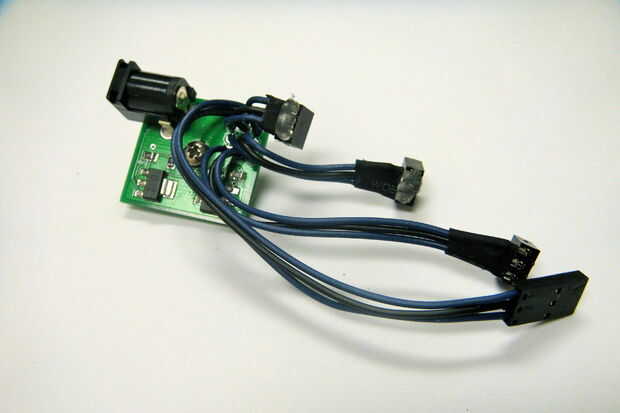

Su tablero de la fuente de alimentación debería estar listo para ir. doble cada soldadura y prensar para asegurarse de que lo bueno y sólido.
