Dispositivo de localización de crudo de un GPS y Radios de dos vías (3 / 7 paso)

Paso 3: Cableado del transmisor

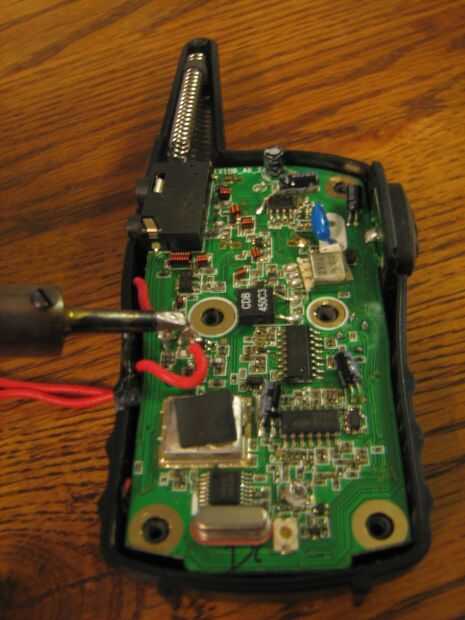

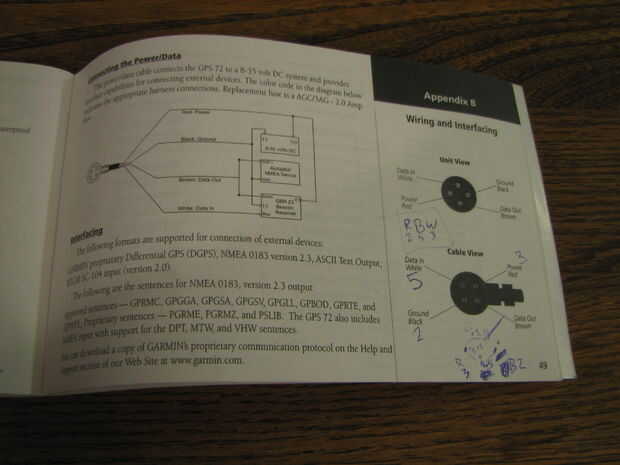

En el GPS Conecte extremo del cable que hemos hackeado, vamos a soldar dos de sus cables en cada uno de los cables de dos micrófono (piénsese en el GPS habla en la radio). Pero primero, tenemos que averiguar exactamente qué cables va donde! Usted tendrá que consulte el manual de usuario para encontrar qué pin en la matriz de com en el GPS se utiliza para lo que y luego usar el DMM para determinar cual cable va a que pin. Nos interesan en el conector de tierra y la espiga hacia fuera. En mi GPS 72, ésos son los pines a la derecha y la parte inferior de la matriz.
Si esta información no está en su manual, puede determinar que dos cables te interesa debido a una fuerte corriente pasa a través de ellos cuando su GPS está tratando de transmitir información. Cuando se aplica a la lengua, se siente como una patada, mientras que las combinaciones de los otros dos cables son apenas perceptible. No descarga tu lengua demasiado, o se irán a adormecer y probablemente incluso se lesionan.
También tenga en cuenta que la polaridad de los contactos es importante, por lo que no hacen la conexión permanente. Una vez que los contactos estén en la mejor posición y polaridad posible, les de la soldadura buena y luego pegarlos abajo para robustez. He utilizado pegamento caliente, pero creo que epoxy habría sido mucho mejor.
