Dispositivo de navegación DIY para personas ciegas utilizando Arduino y Android teléfono inteligente (1 / 4 paso)

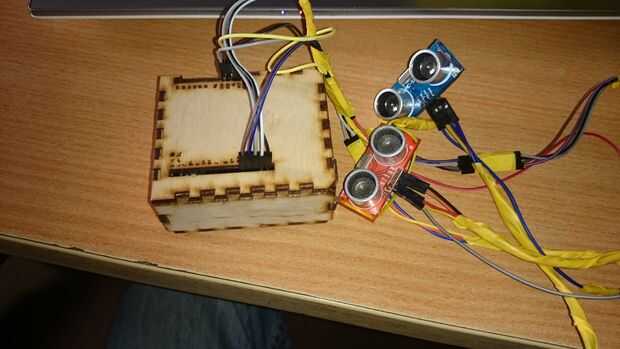

Paso 1: Cableado y electrónica la configuración

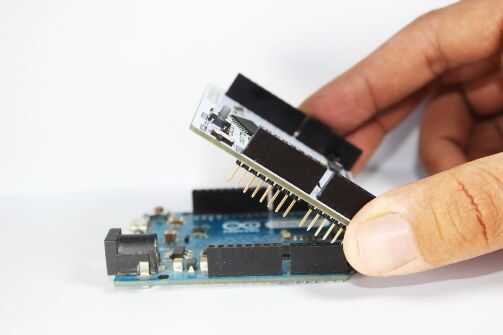

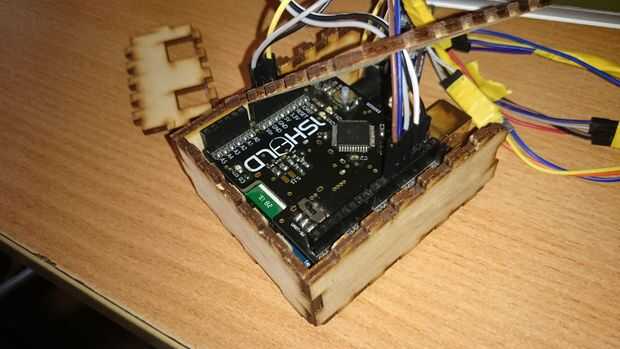

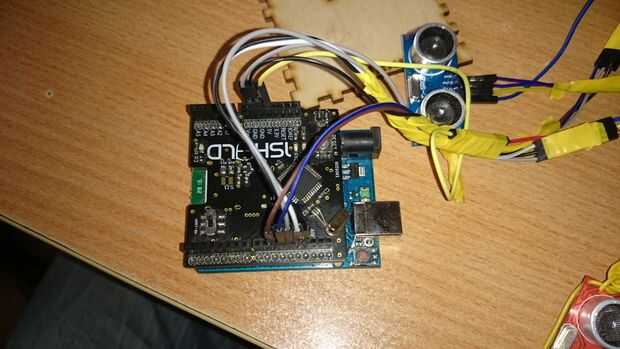

1. Conecte su 1sheeld a la placa arduino

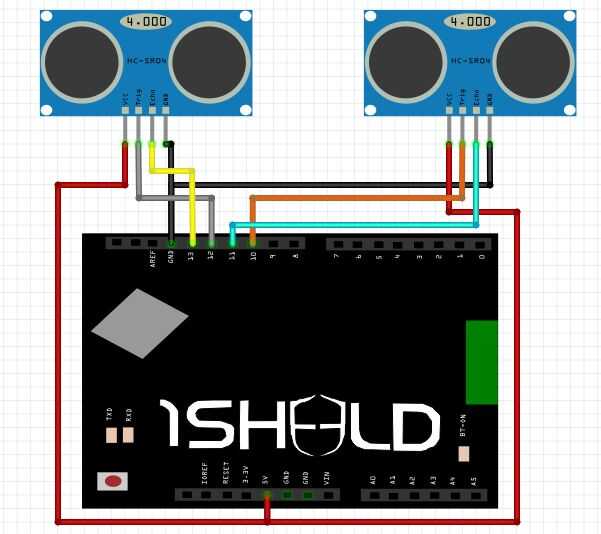

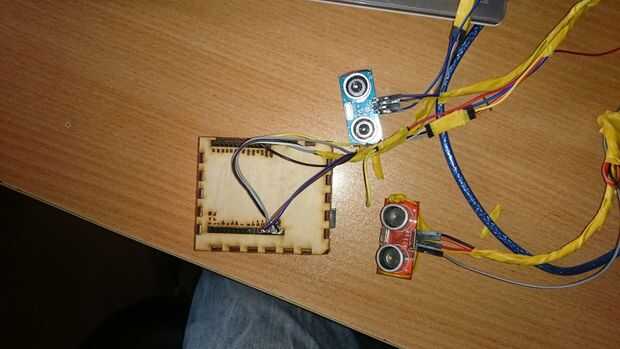

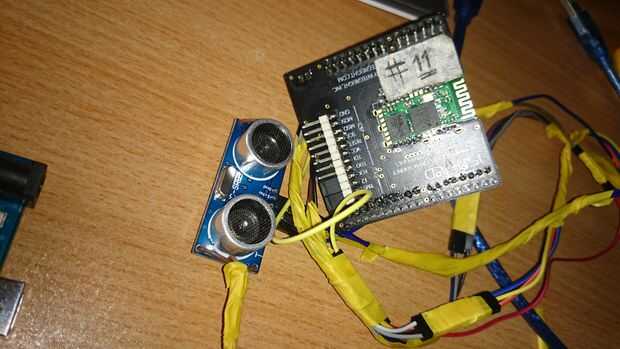

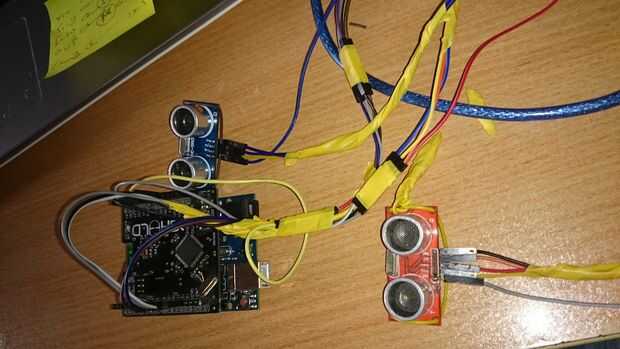

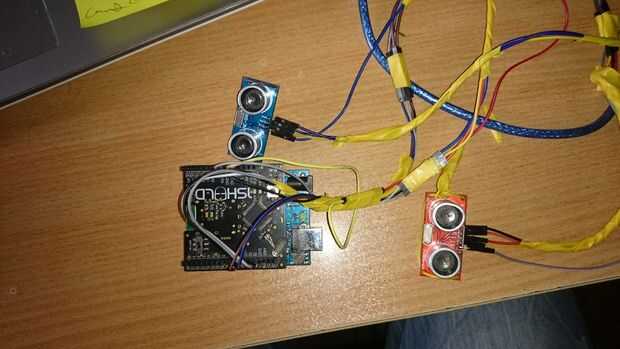

2. Conecte el ultrasonido como se muestra en la figura

VCC == > a 5V en su 1sheeld
GND == > a su tierra en 1sheeld

ECHO == > a cualquier pin de e/s aquí utilicé 11 y 13 para los dos ultrasonidos

Gatillo == > a cualquier pin de e/s aquí utilicé 10 y 12 para los dos ultrasonidos

Si tienes el pin 5 ultrasonidos hacer el cableado del mismo y poner el pasador hacia fuera en SC.

(A == > a su tierra en 1sheeld)
