Dispositivo de recogida de datos de mapa de oscuridad (2 / 6 paso)

Paso 2: Soldadura su Breakout Boards y Kits

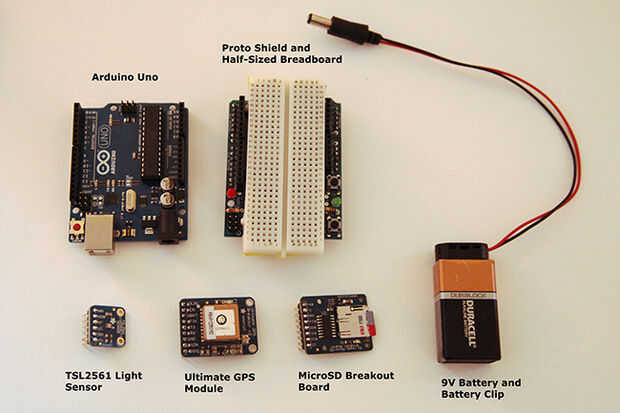

Primeras cosas en primer lugar, usted querrá armar el kit Proto Shield. Adafruit tiene un estupendo paso a paso tutorial en cómo unir y soldar todas las piezas necesarias. Cuando llega el momento de fijar las piezas pasadas, no, como nos va poniendo la placa de tamaño medio en la parte superior la protoshield.

A continuación, colocar y soldar los pins de encabezado para el módulo GPS, MicroSD breakout Junta y el sensor de luz TSL2561. Puede que desee con cinta adhesiva si no está puestos como de la soldadura. Para colocar el soporte de la batería de celda de moneda en la parte posterior del módulo GPS último, calentar las almohadillas en cada lado del soporte de la batería con la punta de tu soldador. Una vez que estén lo suficientemente caliente, deje que la soldadura de flujo en la parte superior y sujetar el soporte de la batería en su lugar hasta que se endurece la soldadura.

Después de haber soldado todos los pines de cabecera, estás listo para comenzar a conectar los módulos juntos. Siga los pasos del tutorial de Proto Shield y romper los lados de la placa de tamaño medio. Luego pelar el forro adhesivo de la parte posterior de la placa y fíjelo a la parte superior del escudo Proto.

Una vez que tenga todos los módulos juntos, es hora de conectar el cableado.
