Dispositivo de retroalimentación háptica para invidentes [proyecto HALO] (3 / 8 paso)

Paso 3: Construcción de los módulos de Motor

Los módulos Motor crea las vibraciones contra la piel para servir como el
retroalimentación háptica. Estos motores transmiten la distancia a los objetos por
vibra más intensamente y en intervalos más cortos.

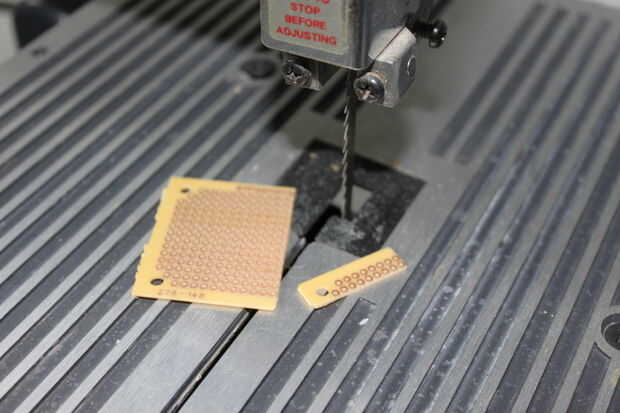

1 - cortar la placa de la PC en pequeñas tiras (suficiente para los 2 pines macho a soldar en). Necesitas 5 de estos. Lo hice con mi sierra.
2 - cortar las cabeceras macho 2 pines. Se necesita 5 de estos pares
3 - soldar los pares masculinos encabezado sobre el tablero de PC

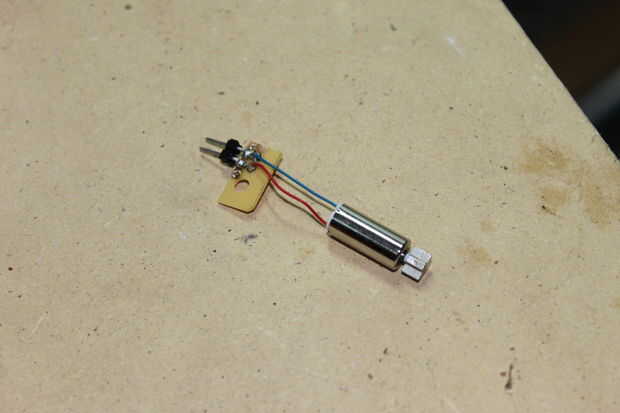

4-soldadura del motor conduce a la placa PC (la dirección no es crítico)

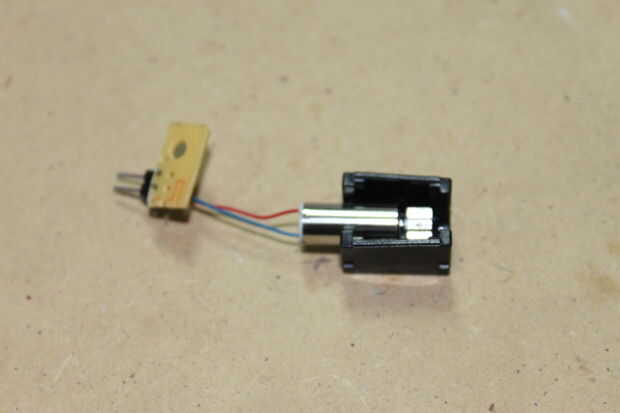

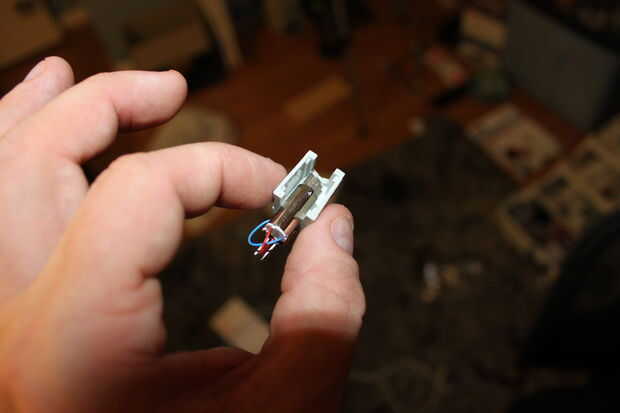

5 - cubrir el motor de la "Sábana Santa"

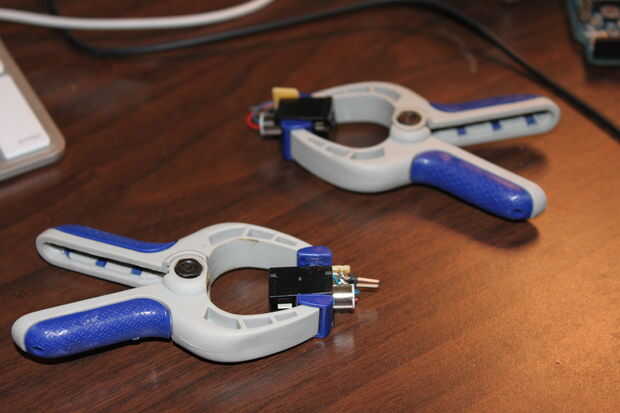

6 - pegar la placa de la PC a la Sábana Santa, con las 2 clavijas macho hacia arriba
