Dispositivo de Sensor de movimiento inalámbrico barato (2 / 8 paso)

Paso 2: Hardware

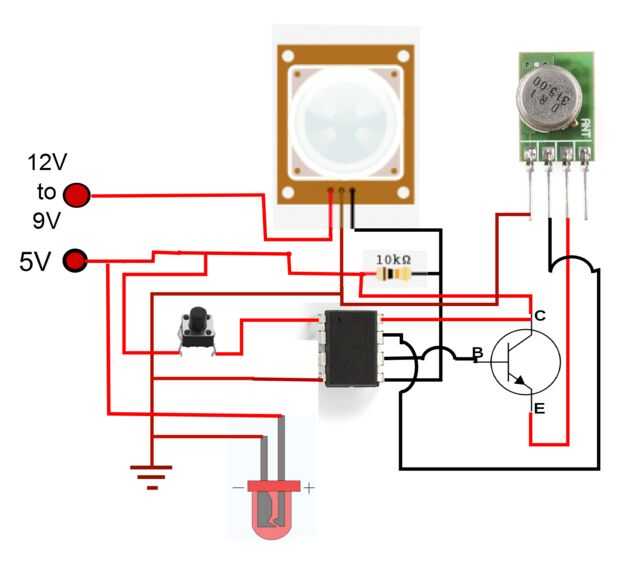

Como se puede ver en la imagen todo en los circuitos funciona con 5Volts pero el sensor de pir trabaja con 9 a 12 voltios. Para solucionar este problema y salvar el trabajo y pasar de conectar los circuitos a 2 diferentes tipos de voltaje uso un lm7805, que es un regulador de 5Volts, y todo lo conecta a una batería de 9V(square).

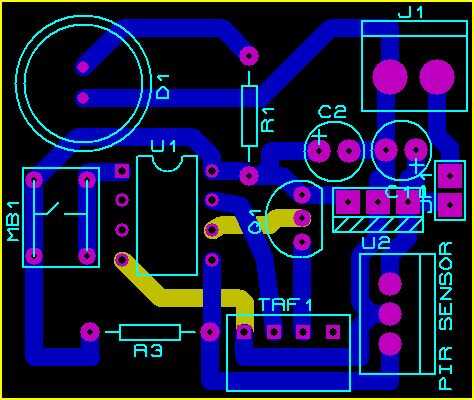

Si usted quiere hacer un pcb para tener todas las conexiones de una manera más limpia se pongo un archivo pdf a continuación para que puedas imprimir y transferir con el método que desee.

2 conexión no encajan en el diseño para y coloca con los alambres. (las dos conexiones son el amarillo en la segunda imagen)

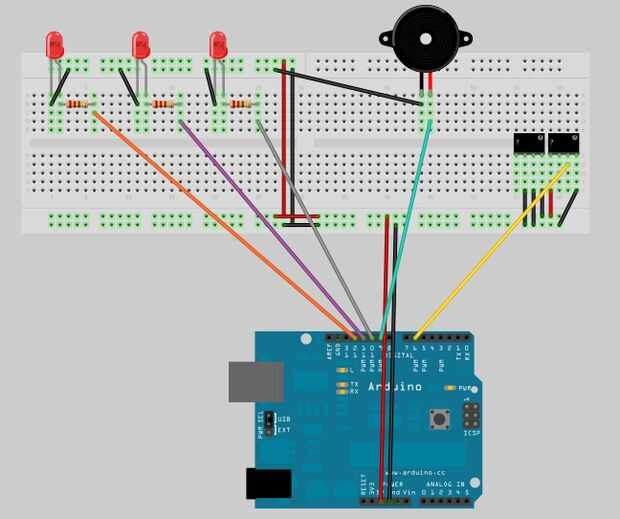

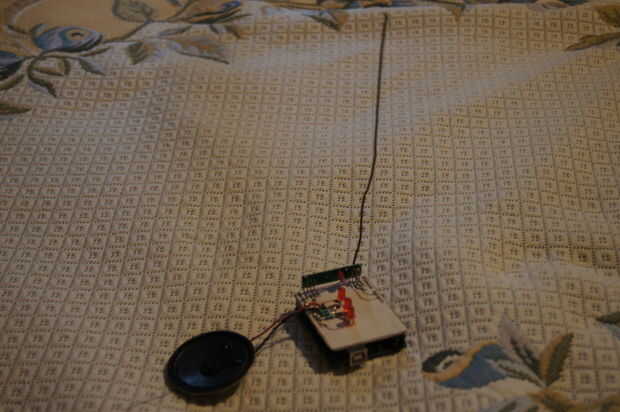

Para el receptor que iba a hacer también un dispositivo attiny85, pero estaba corto de tiempo así que terminan por hacer un escudo de arduino con un altavoz.  (Si alguien quiere el pcb del receptor attiny85 estoy en la mitad de la producción y lo subiré más adelante. ¡ gracias por la comprensión).

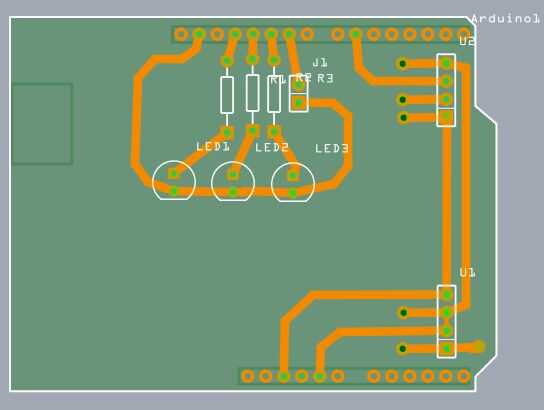

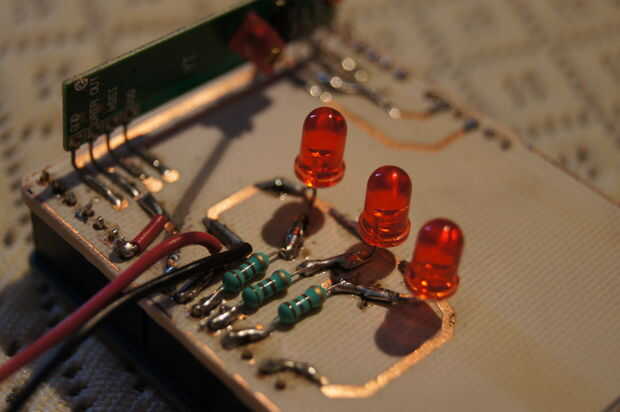

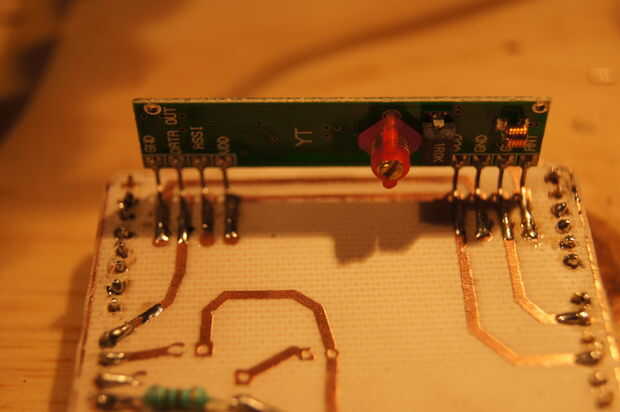

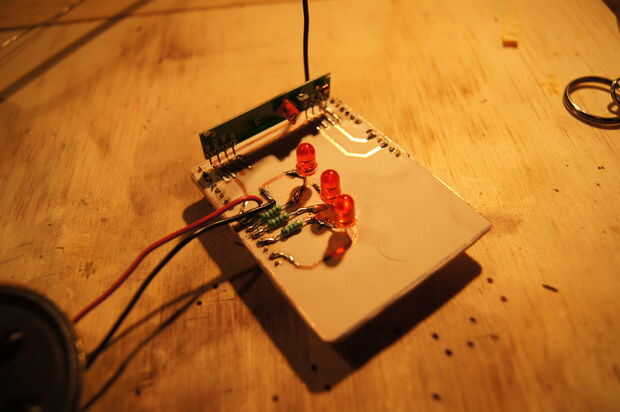

Si imprime el escudo de arduino receptor tienes que tener cuidado, el fondo cobre lateral termina en la parte superior, también las clavijas son en la parte inferior y soldar aunque los agujeros en la pcb, pero todos los otros componentes son soldadura de la parte superior doblar directamente las piernas. puede tener un mejor aspecto en las imágenes de 5 a 8.
