Paso 3: montaje
Hay 3 servomotores a 4 piezas impresas 3D. Esto puede hacerse en los siguientes pasos:

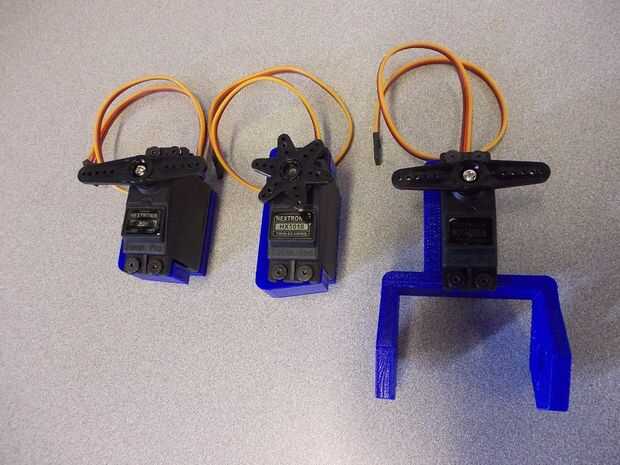

- Conecte los servos a las piezas 1, 2 y 3 como se muestra. Asegúrese de que la orientación del servo es correcto! Fijar los servos usando los tornillos 4-40.
- Coloque el los cuernos servo el servo motores en sus posiciones de 90. Puede asegurarse de que los cuernos se unen en la correcta rotación girando el motor 90 grados hacia adelantados y hacia atrás.

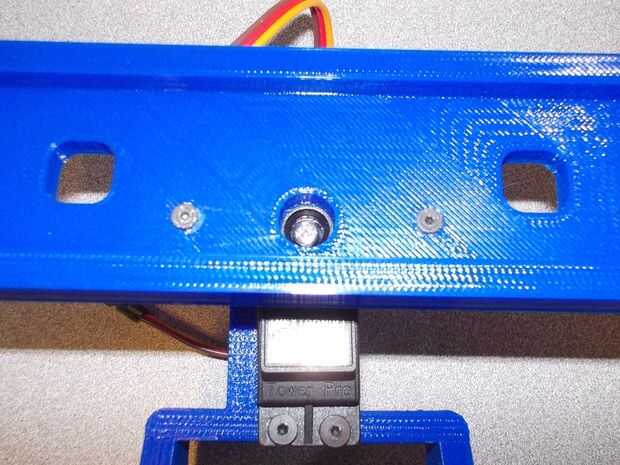

- Fije la pieza de 1/servo de parte a la parte inferior de la pieza 2/servo de parte. Asegure la conexión en su lugar utilizando los dos tornillos 2-56.

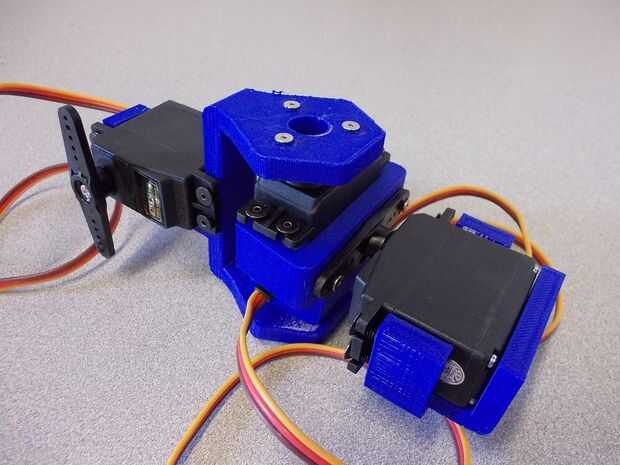

- Fije la pieza de 2/servo de parte en la porción en forma de U de la pieza 3/servo de parte. Utilice tres tornillos 2-56 en el lado de horn de servo de la pieza 2/servo de parte y el tornillo 4-40 uno en el otro lado.

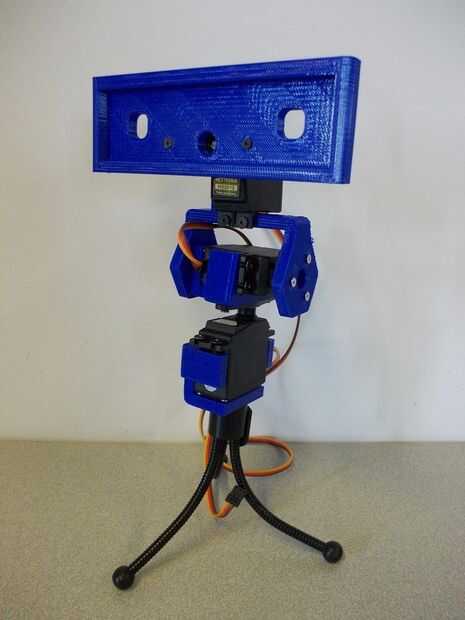

- Instale parte 4 en el cuerno del servo en la parte superior de la pieza 3/servo de parte.

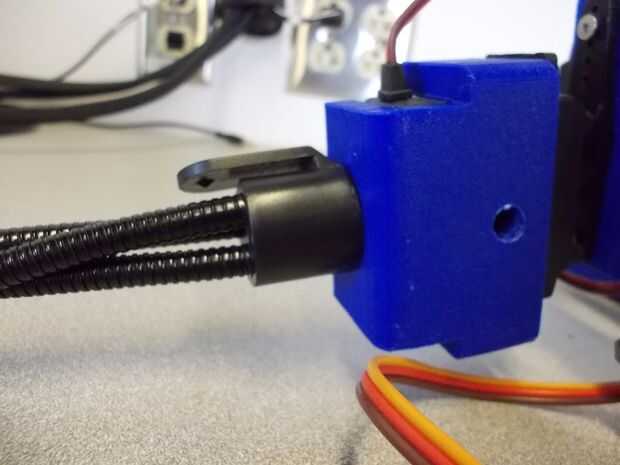

- Coloque el trípode de la cámara de Mini a la parte inferior de la pieza de 1/servo de parte.
Nota: Debido a la naturaleza de la impresión 3D, es posible que no se ajusten los tornillos. Si este es el caso, use un taladro para hacer los agujeros más grandes hasta que los tornillos de ajuste.
