Paso 3: El circuito
El MQ-3 tiene 6 pines, pero sólo necesitamos los 4 pernos con la etiqueta: A, GN, B, H.
A = fuente de tensión
GN = tierra
B = voltaje de salida de sensor de gas
H = elemento de calefacción
Resumen

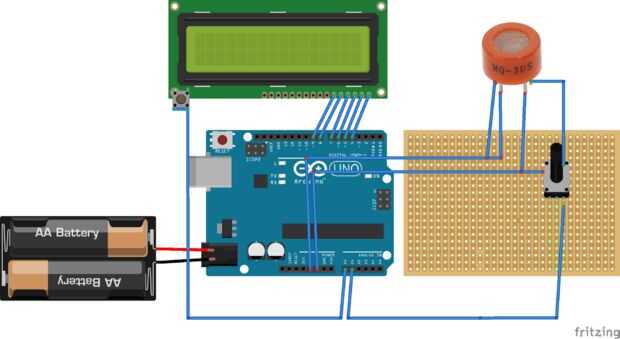

El objetivo es el MQ-3 de alambre a un protoboard pequeño y conectar la placa a los puertos correspondientes en el Arduino Uno.
B-pin en MQ-3 se conecta al mismo nodo que el media port (#2) de la potenciómetro de 100 K-470 K ohmios se conecta a. Un hilo de este mismo nodo corre al puerto #1 de la cabecera de la varón-a-hembra (MFH),
A-patillas en MQ-3 y H-MQ-3 se conecte al puerto #2 del encabezado de la varón-a-hembra (MFH), que fue soldado a la placa. Un cable conectar este mismo puerto el Puerto de 5V de Arduino.
GN-pin en MQ-3 conecta con el nodo de tierra designado en el protoboard. El puerto de tierra (marcado como #3 en el esquema) de la FHM está conectado al mismo nodo. Un cable corre desde el Puerto de la GN en el Arduino al puerto tierra (#3) de la FHM. Otro cable va desde el mismo nodo de tierra hasta el nodo superior (#1) de la potenciómetro.
Por último, Puerto #1 de la FHM se conecta a la A1 puerto de Arduino.
Nota: El puerto A0 en el Arduino corresponde a la salida de los botones en el Arduino.
