Dispositivos de Internet para la automatización del hogar (3 / 6 paso)

Paso 3: Conecte el circuito

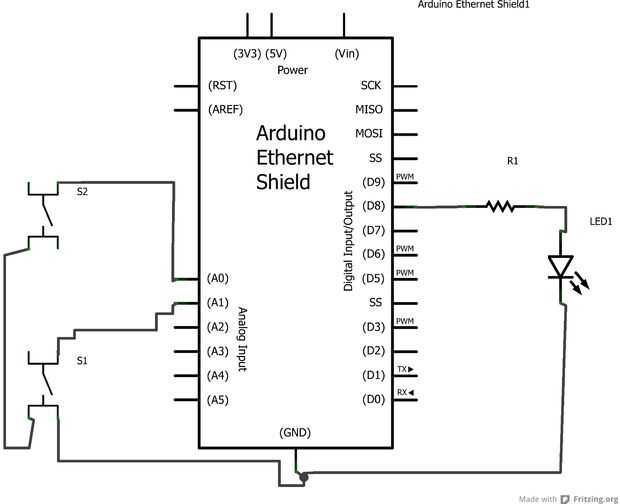

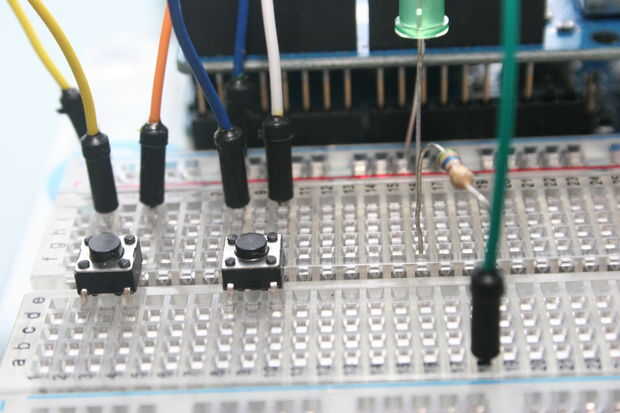

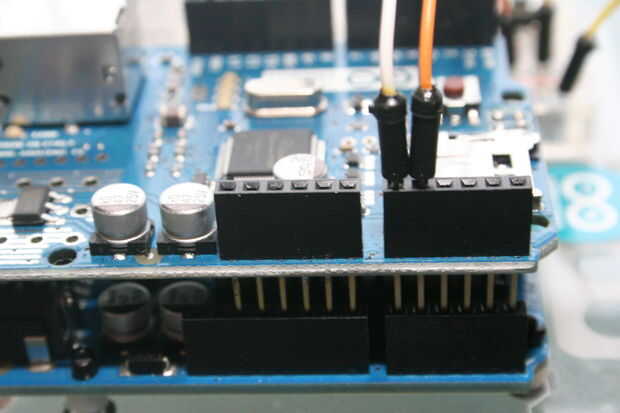

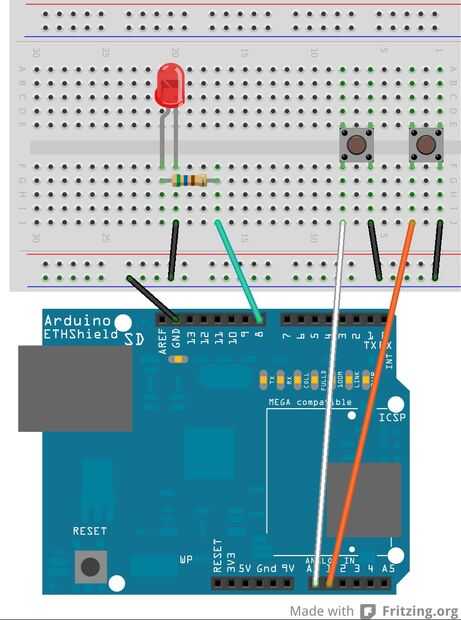

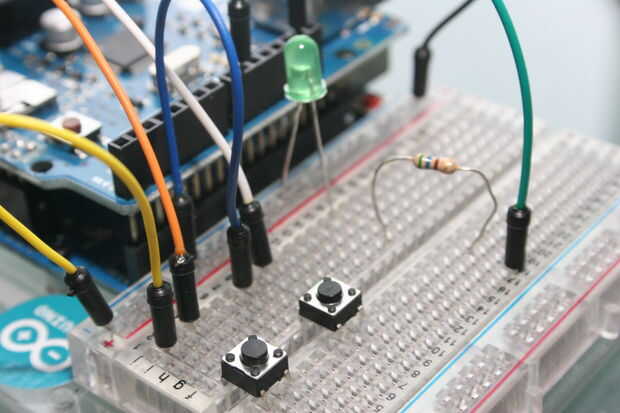

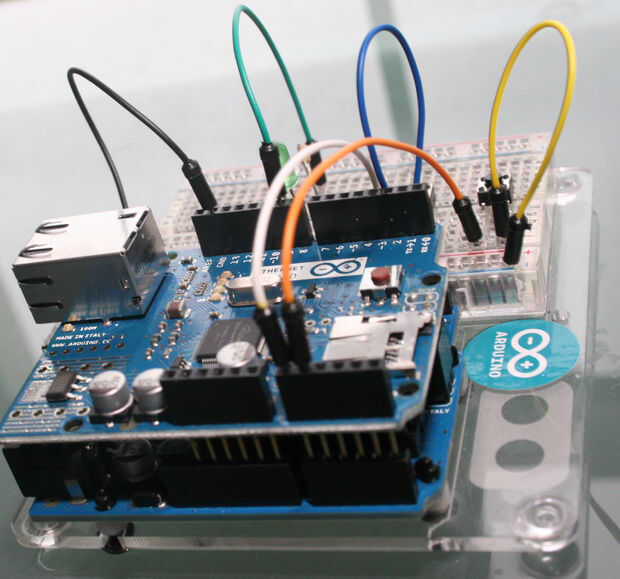

Construir un ejemplo de dispositivo como se muestra en los diagramas. De hecho, construir dos de ellos. Necesitaremos uno para hablar con el otro.

Cada dispositivo consta de:
1. un Arduino (ONU)
2. un escudo de Ethernet
3. un LED y resistencia para representar una luz de salida.
4. dos interruptores para representar a un panel de interruptor ON/OFF o UP / DN Dimmer (por ejemplo).

Una vez han construido ellos Conecte a ambos en su USB de PC para la programación.

Conecte un cable Ethernet del dispositivo 1 al dispositivo 2 (el cruce es cuidado en el Ethernet Shield).
