Disquete de la Apple Disk II reencarnado en un gabinete de disco duro USB (1 / 8 paso)

Paso 1: La tripa.

Fue una unidad rota, pero todavía me sentía terrible destriparlo. Una vez que empecé, sentí nostalgia otra vez cuando leí la fecha en el circuito, y eso me hizo sentir mejor. Por desgracia, yo no fotografiar el proceso de demolición, use su imaginación aquí. (Aquí hay un

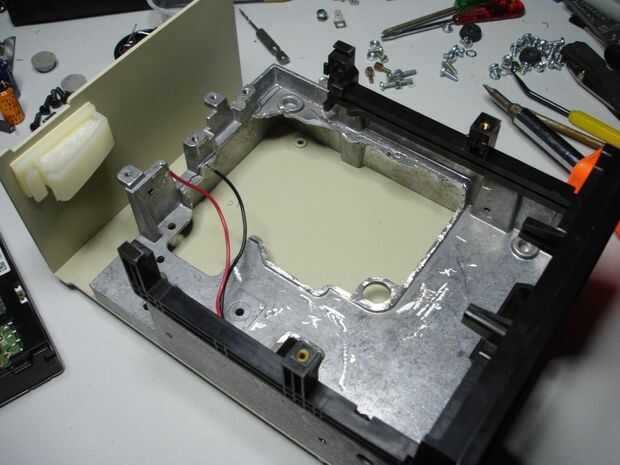

a uno con la caja abierta.) Lo que se muestra es la caja abierta, destripado, y una porción del aluminio inferior corte que nos dé más espacio. Tuve que cortar la parte de aluminio de porque se fue levantado y el motor paso a paso que hacer girar los discos. Los dos cables que ves es de la actividad rojo original ("en uso") LED en la parte inferior izquierdo esquina de la parte delantera de la unidad.

Que desea quitar todo, pero con mucho cuidado. Hay un montón de componentes reutilizables, incluyendo decoraciones creativas para algunos de sus otros proyectos. Queremos conservar lo más posible el mecanismo de acción de la puerta de unidad de disquete. Por suerte, eso es fácil. Pero por desgracia, no fotografiarlo y no puede encontrar una imagen adecuada en la red. Usted encontrará en pasos sucesivos, aunque ya instalado.
