Distancia de Arduino-Smart control insectos (3 / 15 paso)

Paso 3: Cableado del circuito

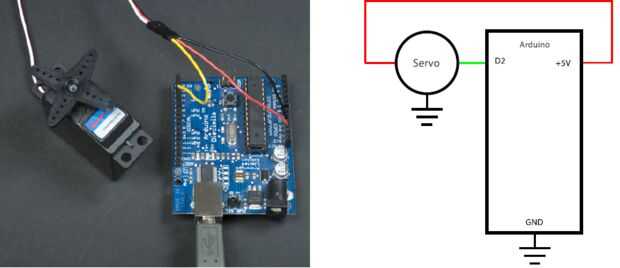

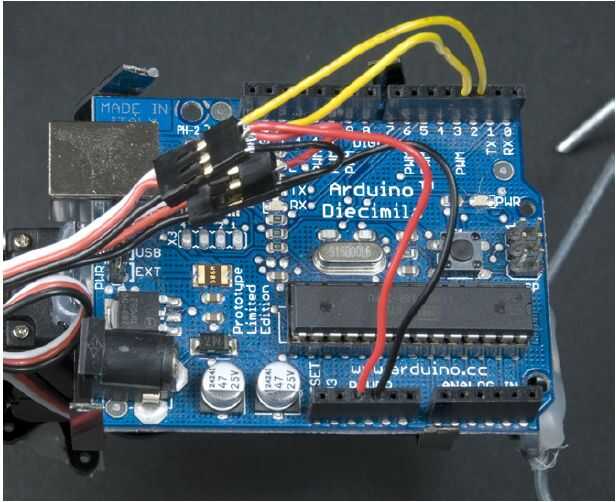

Conecte el servo a la Arduino atando el alambre negro del servo a cualquiera de los pines de Arduino GND. El cable rojo indica voltaje positivo; conectar al Arduino + 5V pin. Los datos de color blancos o amarillos del alambre controles servo; lo conectas a uno de los pines digitales. Para este proyecto, conecte el cable de datos con el primer conector digital disponible: pin digital 2 (D2). Figura 4-4 muestra la conexión, y la figura 4-5 muestra el esquema.
