Distancia IR (valor analógico) Sensor 2$ (2 / 4 paso)

Paso 2: El circuito!!!

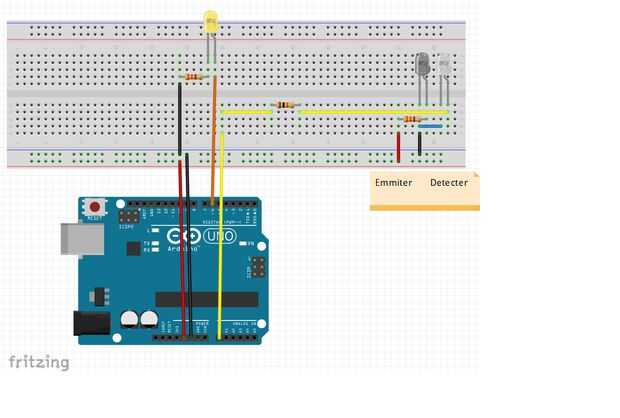

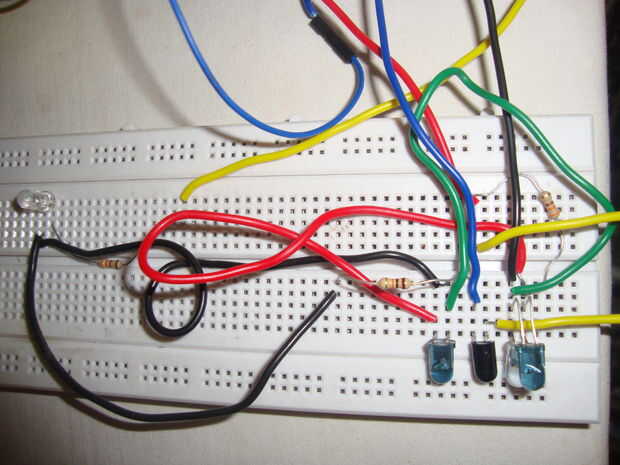

sólo tienes que seguir el esquema de fritzing:-

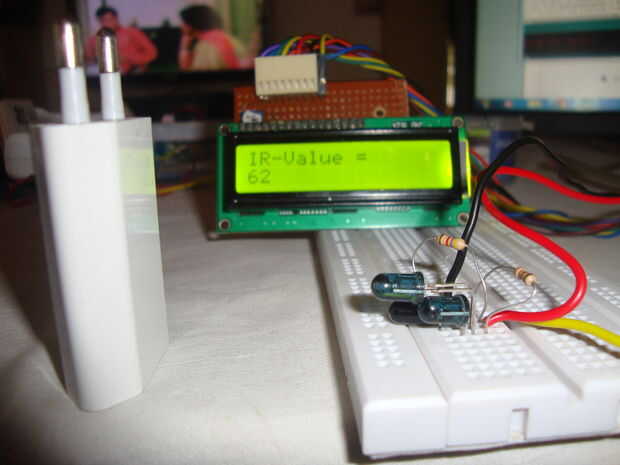

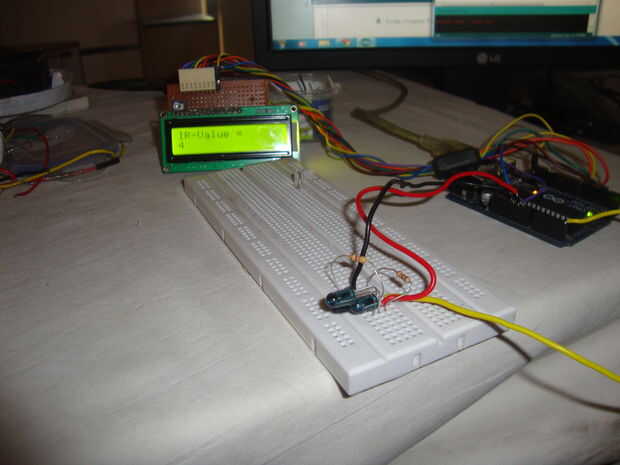

también agregar la pantalla lcd de pasadores de 7 a 2

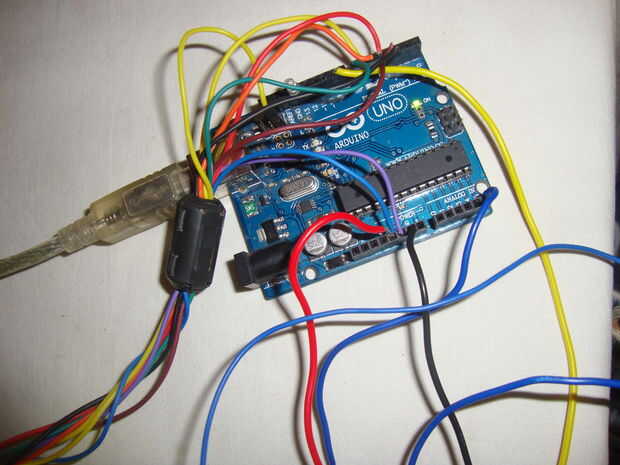

como esta cableado:-

* Perno del LCD RS al pin digital 7
* LCD Enable pin a pin digital 6

* D4 LCD pin a pin digital 5

* D5 LCD pin a pin digital 4

* LCD D6 pin al pin digital 3

* LCD D7 pin al pin digital 2

* LCD R/W pin a tierra

* 10K resistencia: extremos a + 5V y tierra

* limpiaparabrisas a pin (pin 3) del LCD VO
