Distanciómetro ultrasónico con un ATtiny85 (con escudo) (4 / 5 paso)

Paso 4: La magia Real

Si se las arregló para llegar a esta ahora sin causar problemas o tener problemas de que estás haciendo bien, es tiempo de conectar el HC-SR04 ahora.

Lo empezamos con el circuito primero.

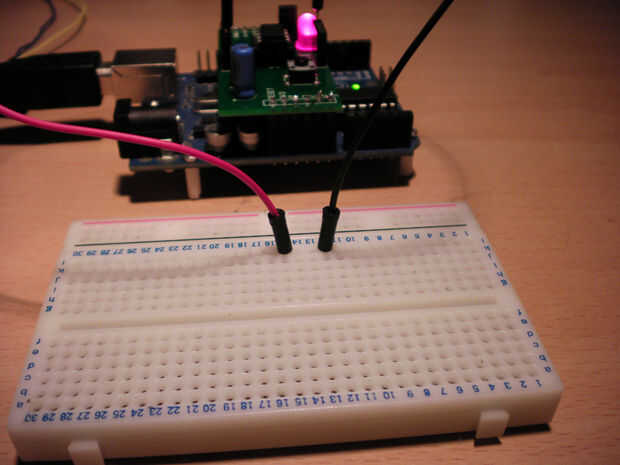

Conectar puentes de VCC (Pin 8 el ATtiny) y tierra (Pin 4) a la placa, asegúrese de estás 2 agujeros separados (ver imagen 7 de referencia).

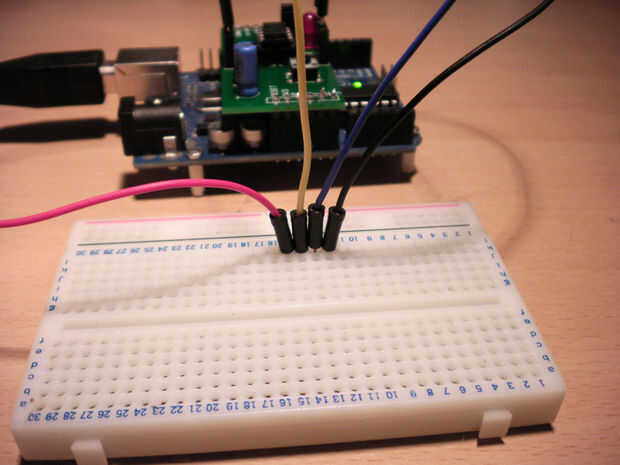

Ahora conecte dos puentes más entre VCC y tierra y hasta 3 de entrada analógica (Pin 2) y otro a la entrada analógica 1 (Pin 7) del gancho.

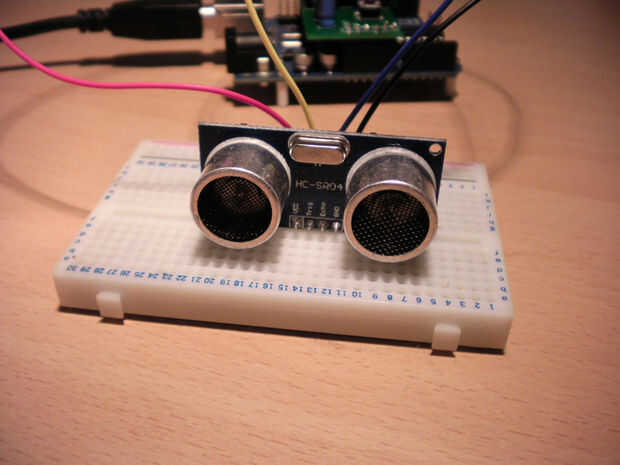

Ahora Conecte su ultrasonidos HC-SR04 Range Finder, con los 'ojos' hacia los cuatro pernos deben leer "VCC, TRIG, eco, GND" TRIG va a la entrada analógica 1 y eco va a la entrada analógica 3.
