Paso 4: Diseño de la electrónica a acumular datos (paso 3): Armando cosas

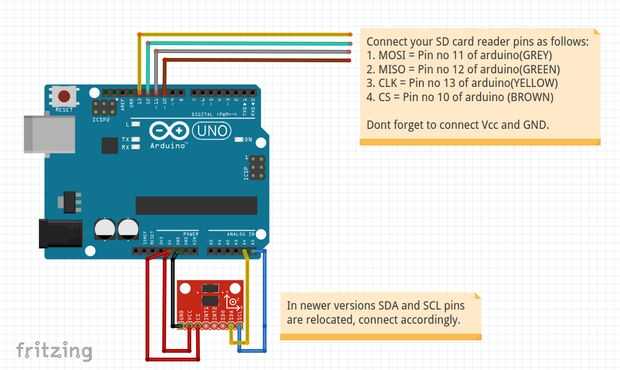

En este paso vamos a poner todas las piezas juntas. Conectar según la imagen de fritzing bosquejo adjuntada. Siguiente es la descripción de los mismos.
Para ADXL345 breakout Junta.
- Conecte los pines SDA y SCL de breakout junta a pin A4 y A5 en Arduino duomilenove/UNO. (Nota: - Si usas tiene I2C pines de arduino tablero algún lugar más, conectar clavijas I2C del breakout Junta hay.)
- Conectar el pin CS de breakout junta al pin de 5V de Arduino.
- Conecte los pines Vcc y GND del breakout junta a 5V y pines GND de Arduino.
Para tablero de lector de tarjeta Micro SD.
- Conectar el pin MOSI de lector de tarjetas SD para no 11 de arduino duomilenove/UNO.
- Conectar el pin MISO de lector de tarjetas SD para no 12 de arduino duomilanove/UNO.
- Conectar el pin SCK de lector de tarjetas SD para no 13 del arduino duomilanove/UNO.
- Conectar el pin CS de lector de tarjetas SD al pin 10 del arduino duomilanove/UNO.
- Conecte los pines Vcc y GND del lector de tarjetas SD al pin 5V y pines GND de arduino duomilanove/UNO.
Nota: - Si usted está usando alguna otra placa arduino conectarse según el esquema de la placa de arduino.

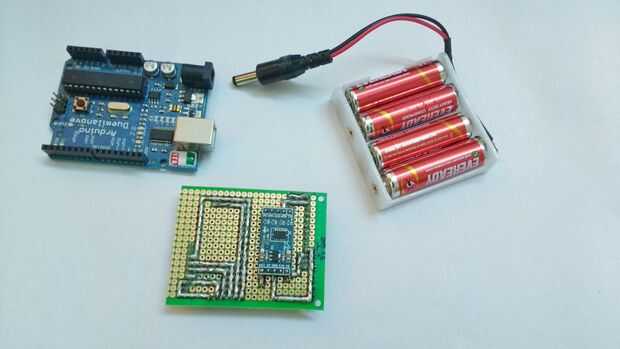

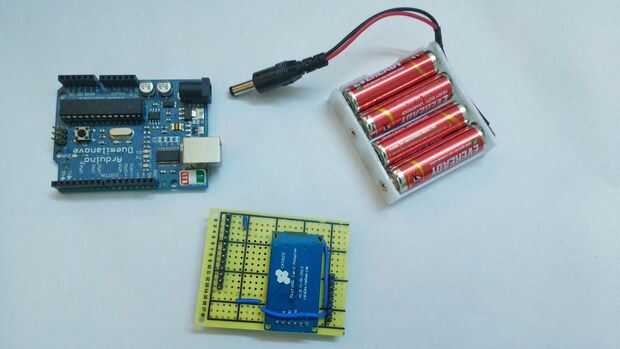

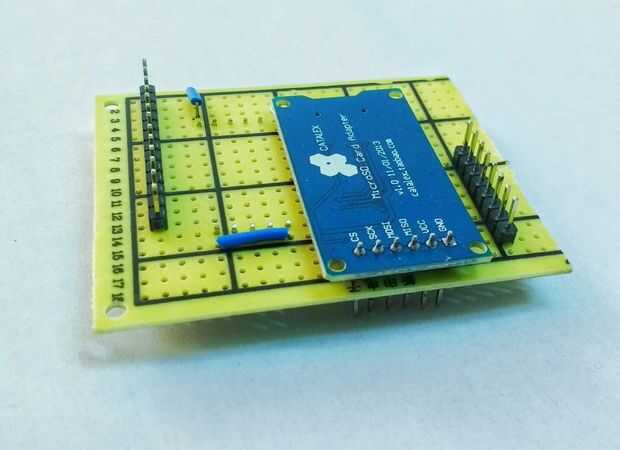

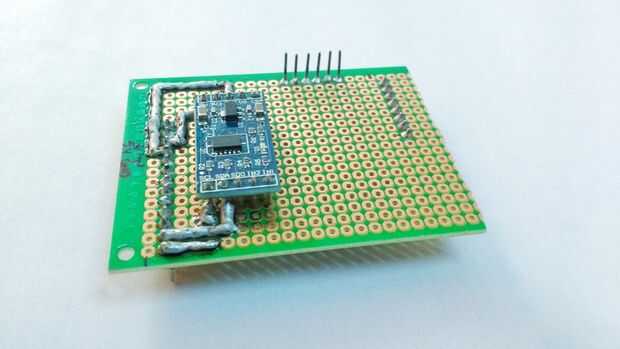

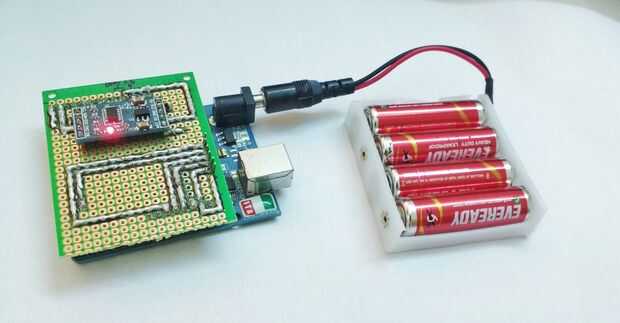

He adjuntado imágenes de mi dispositivo acumulador de datos.
Si todavía está en duda basta con ver en el video adjunto.
