Distorsión de DOOM! (para el bajo) (1 / 5 paso)

Paso 1: partes

Parts:

Resistencias (1/4W o mayor grado es suficiente)
1k (x 9)
100k (x 3)
potenciómetro lineal de 10 k (x1)
10 k audio logarítmico potenciómetro (x1)

Condensadores (16V o mayor grado)
47uF (x 2)

OP Amps
TL074 (paquete quad, x2)
zócalos de op-amp DIP de 14 pines (x2)

S de diodo
1N914 (x 6)

Otros
Alambre para conexiones
+-Fuente de alimentación de 9V (para este proyecto utilicé el circuito de alimentación bipolar de geofex.com - http://www.geofex.com/circuits/+9_to_-9.htm)
1/4" mono jacks (x2, entrada y salida)
Placa de circuito impreso, tablero de pan o tablero perforado

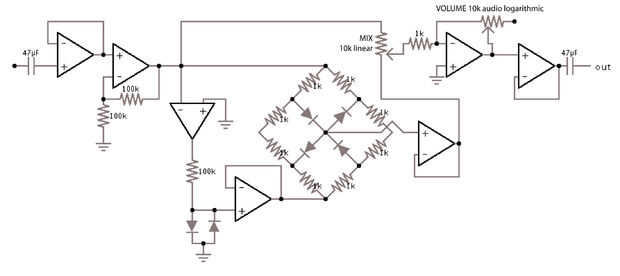

Arriba se muestra el esquema...
