Paso 3: Montaje del circuito

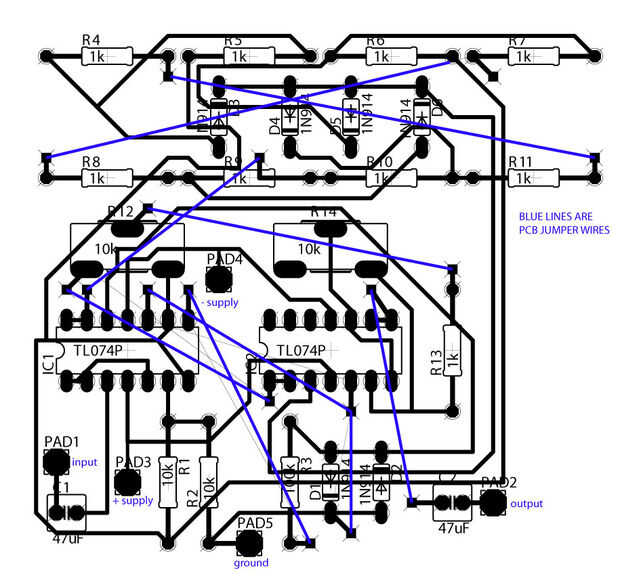

Si utiliza el diseño de PCB, hay una almohadilla que se supone que tiene dos cables soldados a él; Nota: en la imagen de mi circuito que uno de los cables a la almohadilla y luego el otro cable cable de la parte superior de la Junta había soldada.
Los grandes rectángulos con las tres conexiones de offset en el PCB son para las dos conexiones del potenciómetro. El limpiaparabrisas (pin de centro) está conectado a la plataforma de centro en estos juegos de almohadillas de soldadura. Tenga en cuenta que el potenciómetro no requiere una conexión de uno de los pasadores exteriores.
También puede montar al circuito en un tablero de pan o en una placa de circuito perforada con el esquema en el paso 1.
Si utiliza condensadores electrolíticos, el lado negativo debe quedar abajo-circuito; es decir, en el extremo de la entrada, la + lado del capacitor está conectado a la fuente de señal y el - lado del capacitor está conectado al resto del circuito (puede verlo en la imagen de mi circuito - la parte gris del condensador es el lado negativo). En el extremo de salida, el + lado del capacitor está conectado al circuito y la - lado está conectado a la salida (otra vez, visible en la foto de mi circuito, gris es lado negativo).

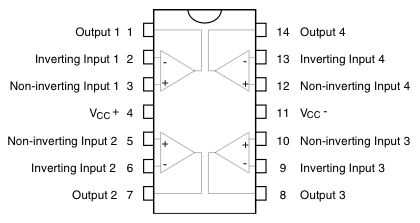

Le recomiendo que use op amp tomas en el montaje de este circuito; Cuando pones el amp op en las tomas en este PCB, los marcadores deben hacer frente a la resistencia de 1 k. El diagrama de pines de las fichas del TL074 también se muestra aquí para su conveniencia...
