Paso 4: Alimentar el circuito, añadiendo entradas y salidas y concluir el circuito

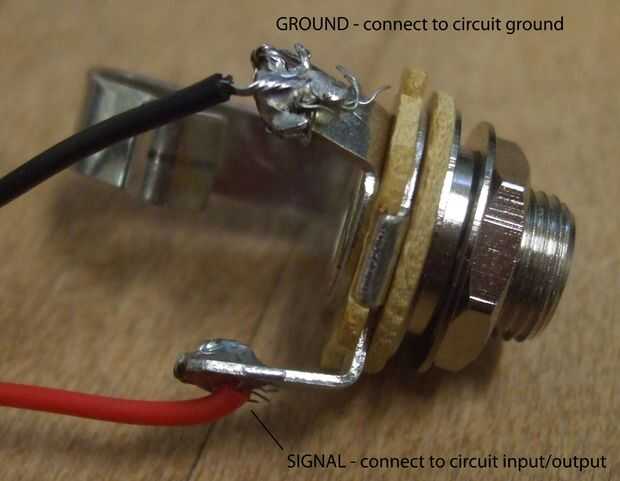

Para mi circuito, yo simplemente conectado dos mono 1/4" conectores para el circuito de entrada y salida. Estos conectores tienen dos estirones de la soldadura; la segunda imagen se muestra qué estirón que es. Las zapatas de tierra deben conectarse a la base común para todo el circuito, y las zapatas directo están conectadas al circuito de entrada o salida.
Cuenta que existe una soldadura pad en la placa de tierra, por lo que tendrá a cadena todos a tierra los cables (toma de conexión, el terminal negativo de la batería de 9V, a tierra y los motivos de la toma de corriente bipolar discutieron más abajo) juntos que cojín de la soldadura.
Los amplificadores op necesitan ser alimentado con +-9V... Para mi circuito, usé el circuito de alimentación bipolar de geofex.com (http://www.geofex.com/circuits/+9_to_-9.htm) y simplemente conectado directamente al circuito de efectos (crear un pedal gig-listo operacional requiere diverso cableado con un pedal, que se puede encontrar en el sitio web de General Guitar Gadgets). Para utilizar esta fuente de alimentación como lo hice, simplemente necesita conectar el 9V salida a + la + cojín de suministro en el circuito y -9V al pad - fuente en el circuito de salida. También debe asegurarse de conectar el recinto desde el circuito de alimentación y el terminal negativo de la batería de 9V (de la batería, no los - 9V plomo desde el circuito de alimentación) a la tierra común del circuito en la placa de circuito.
Una vez que ha alimentado el circuito y conectado a los jacks de entrada/salida, conecte la guitarra baja a la entrada del circuito y conectar la salida a un amplificador. A continuación, rock duro.
