Paso 4: Los esquemas

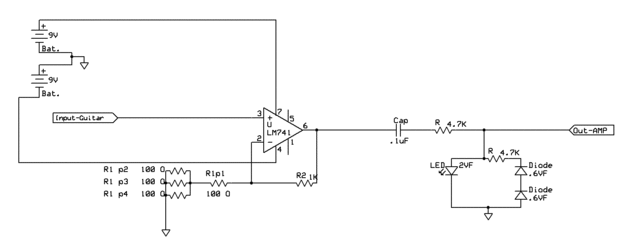

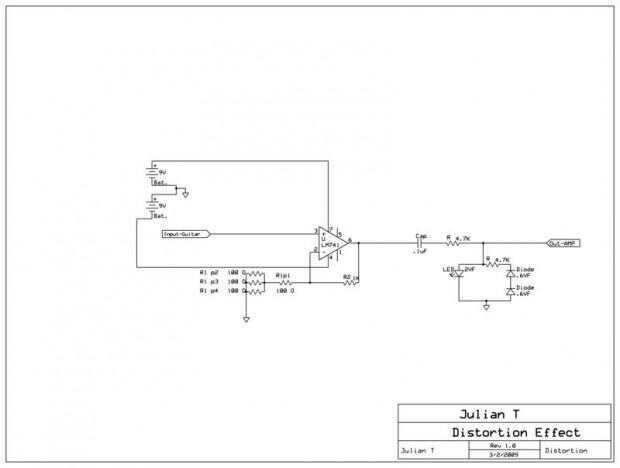

Si no sabes cómo leer esquemas, no se preocupe! Sólo prestar atención a las notas en las imágenes. Sería mejor buscar cómo leer esquemas, sin embargo, para estar seguro.
Prestar atención a la parte posterior del paquete LM741 para los números de los terminales, si te dan esos mal que podría cocinar la amp. Todos los números en el esquema son derecho, colocación sólo es curioso, porque el amplificador es un rectángulo, mientras que el esquema es un triángulo. No preguntes por mi eso... Yo no inventé esquemas.
Cuando la puesta a tierra, soldar un cable pelado en la mayor parte de la Junta de perf, y cuando se planta algo, sólo fije. Contará como su tierra, sin necesidad de soldadura para el caso!

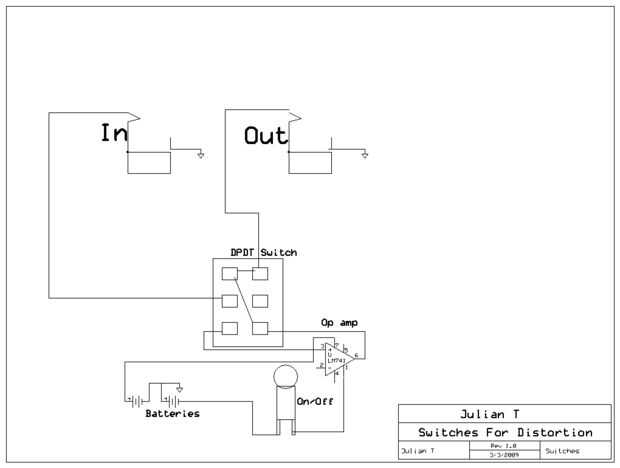

Nota: El segundo esquema es cómo conectar los switches a la amp op, así que todavía tienes que usar las resistencias desde el primer esquema. Hice dos esquemas diferentes, porque sabía que le quieren utilizar su propio diseño de interruptor. De esta manera pueden ver cómo funcionan los interruptores.
Para los conectores de 1/4", debe haber dos terminales saliendo frente a la unos a otros. Si miras atentamente, puedes ver que uno está colocado en el contacto largo mientras que el otro está conectado a la entrada de la toma. Conectar en la entrada a la tierra y el otro pin a donde dice que el esquema (en = pin 2 hacia fuera = pin 6)
