Paso 5: Cómo soldar
Si nunca has hecho algo como esto antes, estos son algunos consejos que he aprendido a hacer (y no se que hacer).

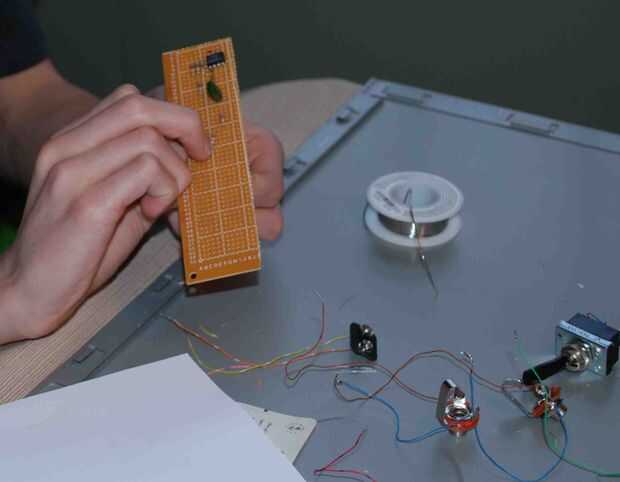

-Utilizar un pequeño trozo de tablero de perf. Ajuste este circuito entero (sin interruptores) en alrededor de un 1 X 3 pulgadas pieza fácilmente.
-Diseñar el circuito sobre la pieza como en el esquema. Se invertirá en la parte inferior, pero estoy seguro de que usted puede averiguar.

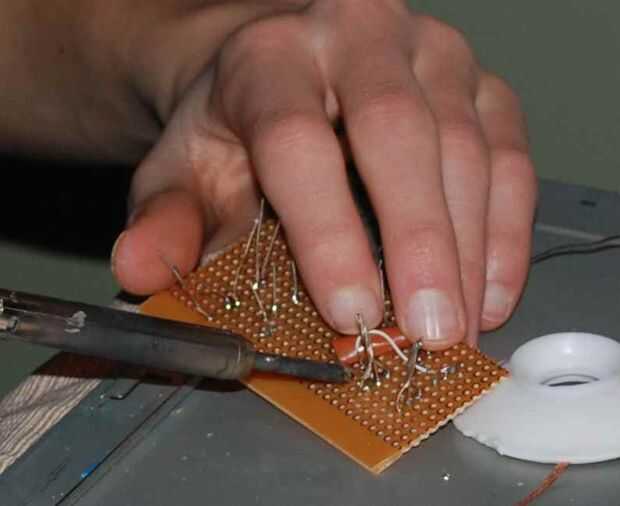

-Al soldar, no toque nunca la soldadura para el soldador. Sujete la plancha con el cable y dejar calentar. Luego toque la soldadura al alambre y dejarlo ser malvado hacia arriba y hacia abajo para una buena conexión.
-Para este circuito, puede conectar los terminales directamente uno al otro en lugar de un pequeño espacio de cableado. Sólo doblar y soldar. Pero ten cuidado!
-Fijar todos los motivos en un alambre de cobre soldado a la Junta de perf. Hace todo mucho más fácil.
-Haga que sus motivos estén conectados muy bien o usted conseguirá un fuerte zumbido.
-Haz alguna trenza desoldadora. Ese tipo de cosas es muy útil! No podía haber hecho este proyecto sin él.
Práctica, práctica, práctica! El amplificador operacional se puede cocinar si Sujete la plancha sobre él durante mucho tiempo. Tratar de cortar un pequeño trozo de tablero de perf y soldar los cables a él y después desoldarlos. No hay nada peor que atraviesa todo el proceso para averiguar el proyecto no funciona. Lo sé. Lo hice dos veces (diferentes diseños).

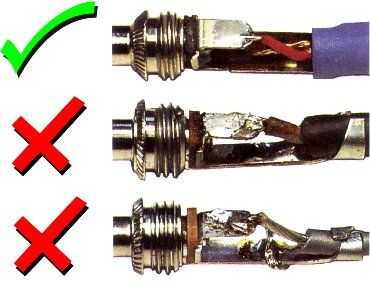

Mira la segunda foto para que la soldadura debe parecerse.
