Paso 22: Añadir resistencia y batería cables a tablero

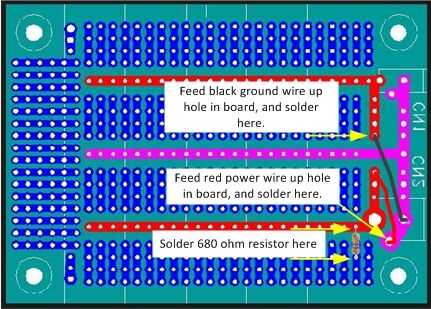

2) introducir los cables rojo y negro en los agujeros más grandes en el tablero de la parte inferior y coloque los extremos pelados y estañados de los alambres como se muestra en la imagen. Del cable negro de la batería se conecta al bus de tierra roja superior. El cable rojo de la batería se conecta al bus de alimentación inferior.
3) cables de la batería roja y negra en lugar de soldadura.
4) Inserte el resistor de 680 1/4 Watt en circuito en la posición mostrada en la imagen. Un extremo se conecta al bus de alimentación. Al otro lado de la resistencia se conecta al segundo contacto de la parte superior de uno de los botones de contacto azul como se muestra.
