Paso 25: Cables de lámpara

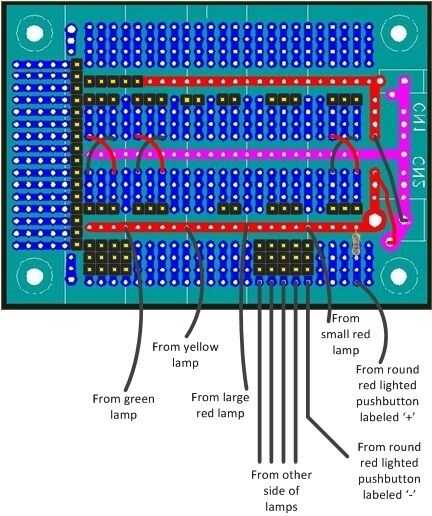

1) identificar el cable negro que viene del redondo rojo iluminado pulsador que se suelda a la pestaña con la etiqueta '+'. Ver la imagen. La soldadura de este cable a la placa de circuito que se conecta a un lado de la resistencia.
2) identificar el cable negro que viene del redondo rojo iluminado pulsador que se suelda a la pestaña con la etiqueta '-'. Ver la imagen. Este cable a la placa de circuito de la soldadura que conecta a los pines de encabezado en la parte inferior de la Junta, más cercana a la resistencia.
3) encontrar los cables negros conectados a la lámpara roja pequeña. Ver la imagen. Soldar un cable negro con el bus de energía positiva (conectado al cable rojo de la caja de batería). Suelda el otro cable negro de esta lámpara a los pins de encabezado en la parte inferior del tablero, justo a la izquierda del del redondeado pulsador iluminado rojo '-' alambre.
4) encontrar los cables negros conectados a la lámpara roja grande. Ver la imagen. Soldar un cable negro con el bus de energía positiva (conectado al cable rojo de la caja de batería). Suelda el otro cable negro de esta lámpara a los pins de encabezado en la parte inferior del tablero, justo a la izquierda de la de la pequeña lámpara roja.
5) encontrar los cables negros conectados a la lámpara amarilla. Ver la imagen. Soldar un cable negro con el bus de energía positiva (conectado al cable rojo de la caja de batería). Suelda el otro cable negro de esta lámpara a los pins de encabezado en la parte inferior del tablero, justo a la izquierda de la de la gran luz roja.
6) encontrar los cables negros conectados a la lámpara verde. Ver la imagen. Soldar un cable negro con el bus de energía positiva (conectado al cable rojo de la caja de batería). Suelda el otro cable negro de esta lámpara a los pins de encabezado en la parte inferior de la Junta, justo a la izquierda de la de la pequeña lámpara amarilla.
